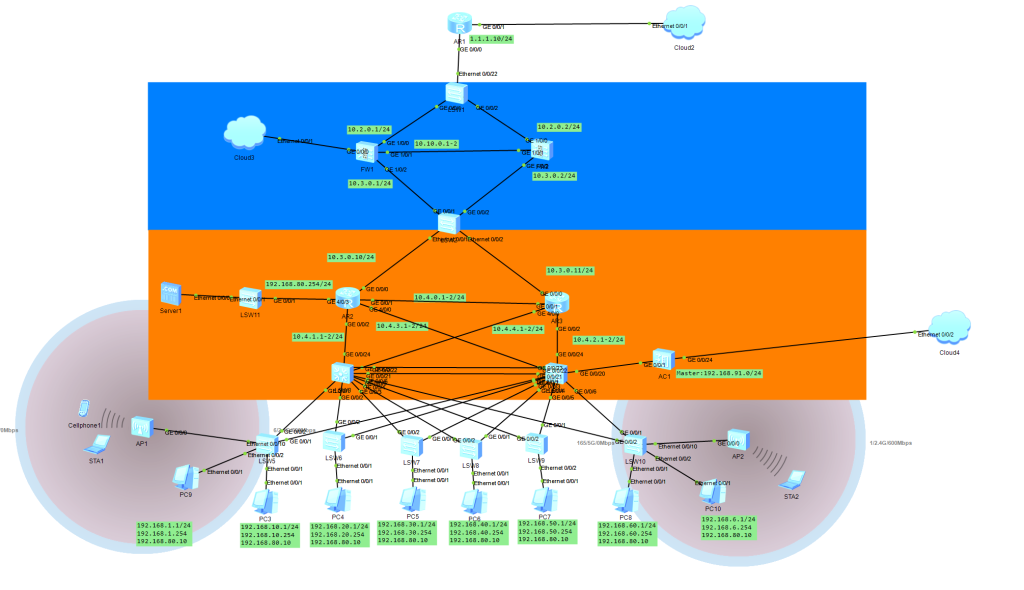

在上篇设计完有线网络之后，因为需要有无线终端的接入，所以需要在VLAN70和VLAN80的两个区域上接入无线AP实现无线网络的接入，并且无线AP由AC进行统一的集中管理，其中AC的管理段网络为VLAN5（192.168.5.0/24）下图是最终完成的拓扑。

Table of Contents

1 网络的配置

1.1 无线网络的接入

根据上图接入将AP和AC接入到网络中，并且在网络AC的另外的端口上创建一个Cloud用于访问AC的web页面。

1.2 网络的配置

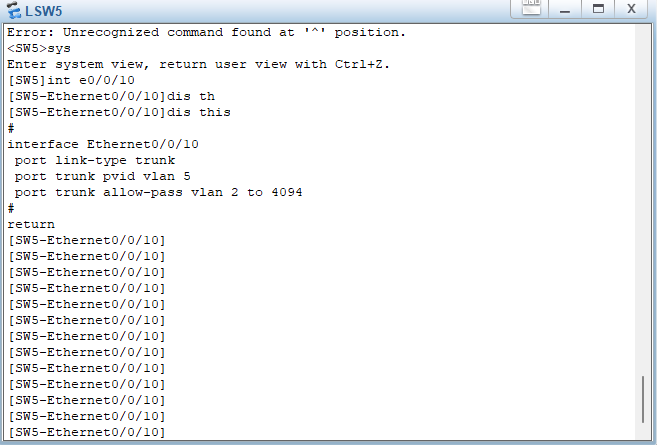

（1）在连接AP的交换机端口上，配置端口模式为Trunk，默认的pvid为vlan5。

#在SW5和SW10上：
interface Ethernet0/0/10
 port link-type trunk
 port trunk pvid vlan 5
 port trunk allow-pass vlan 2 to 4094Code language: PHP (php)

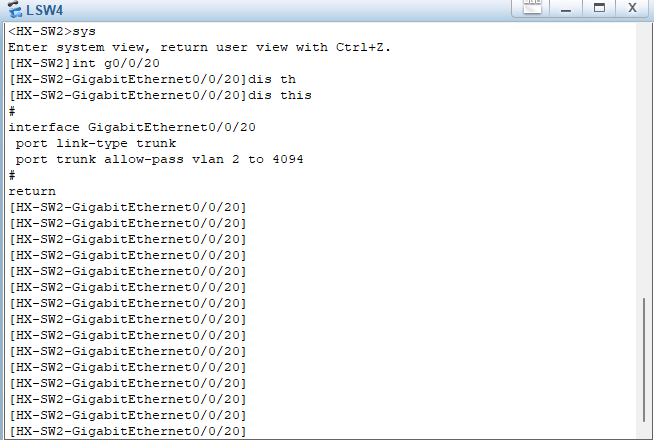

（2）在三层交换机HX-SW2上，对连接AC的端口GigabitEthernet0/0/20进行配置，设置端口模式为Trunk，并且允许所有的VLAN通过。

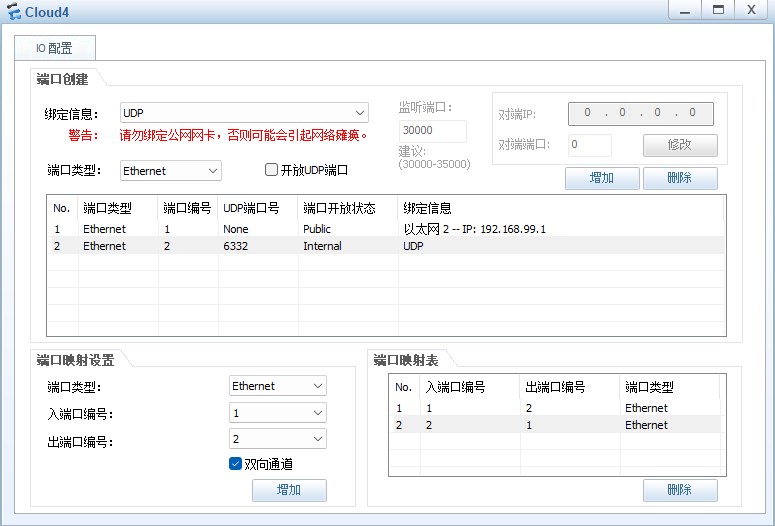

（3）为AC的Cloud创建一个桥接网卡，将Cloud桥接到本地的物理网卡上。

1.3 AC基础的配置

（1）打开AC创建两个VLAN分别为VLAN5和VLAN2，其中VLAN2用于跟物理网卡互联互通。

vlan batch 2 5

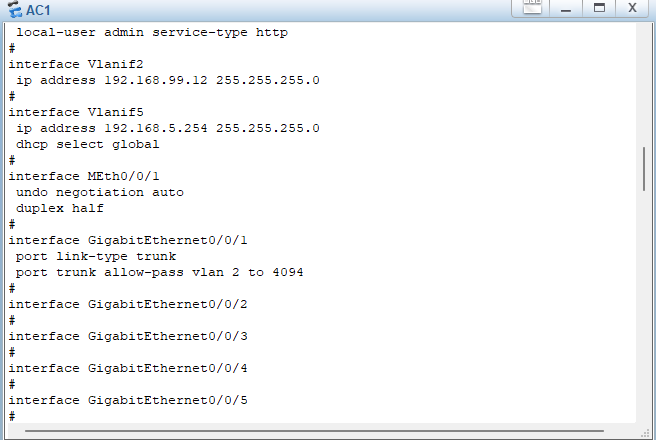

（2）为两个VLAN分别设置IP地址。

interface Vlanif2
 ip address 192.168.99.12 255.255.255.0
interface Vlanif5
 ip address 192.168.5.254 255.255.255.0Code language: CSS (css)

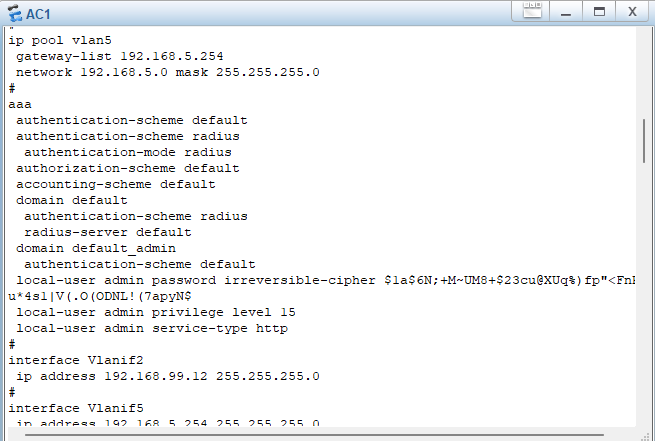

（3）配置完成之后在AC开启DHCP服务，并且创建一个VLAN5的地址池，设置网关和网段。

dhcp enable
ip pool vlan5
 gateway-list 192.168.5.254
 network 192.168.5.0 mask 255.255.255.0 Code language: CSS (css)

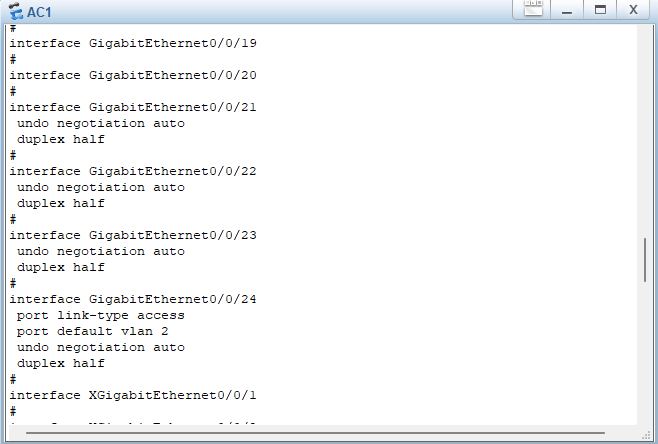

（4）设置接口，将GigabitEthernet0/0/24设置为Access模式，并且加入到VLAN2上，设置GigabitEthernet0/0/1为Trunk模式，并且允许所有的VLAN通过。

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 2Code language: JavaScript (javascript)

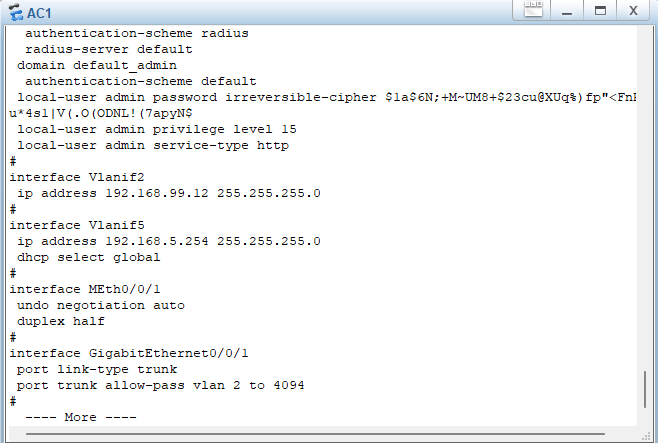

（5）在VLAN5中进行DHCP的全局配置。

interface Vlanif5
 ip address 192.168.5.254 255.255.255.0
 dhcp select globalCode language: CSS (css)

（6）使用浏览器访问，修改默认密码。

https://192.168.99.12/view/login.html
默认密码:[email protected]
默认用户:adminCode language: JavaScript (javascript)

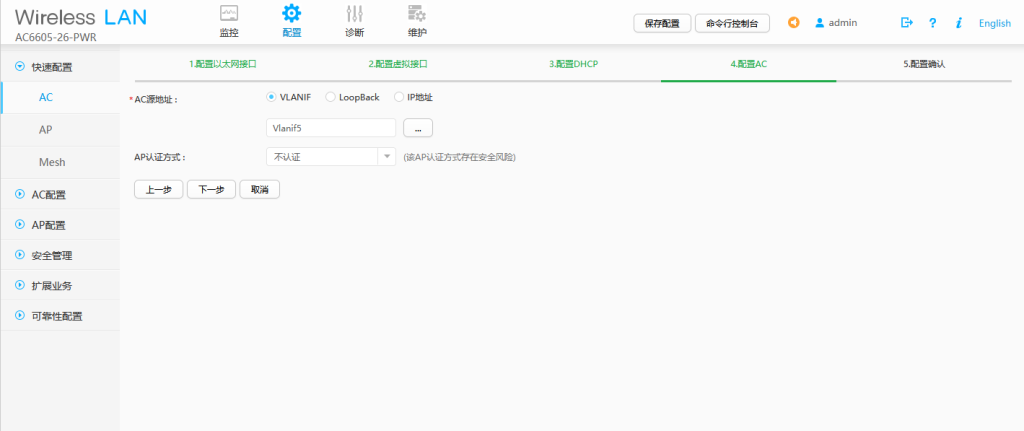

（7）最后登录，在快速配置中设置AC的源地址为VLAN5，设置AP的认证方式为不认证。

（8）此时查看AP，已经上线。

1.4 无线业务的配置

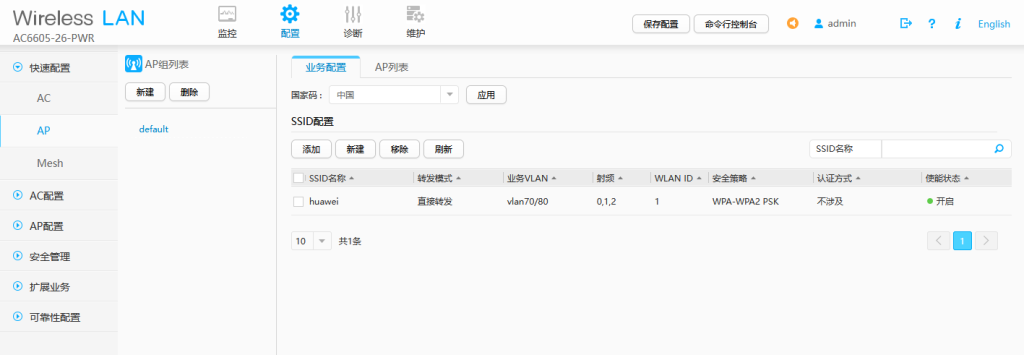

（1）配置无线的时候，点击新建一个SSID，设置名称为huawei，因为需要分配两个VLAN，所以不能直接选择单个VLAN需要选择，业务VLAN的模式为VLAN Pool，最后选择安全配置为中级，最后设置密码为admin@123。

（2）此时查看拓扑，发现无线网络已经开始发射。

2 网络的测试

2.1 网络地址区域获取测试

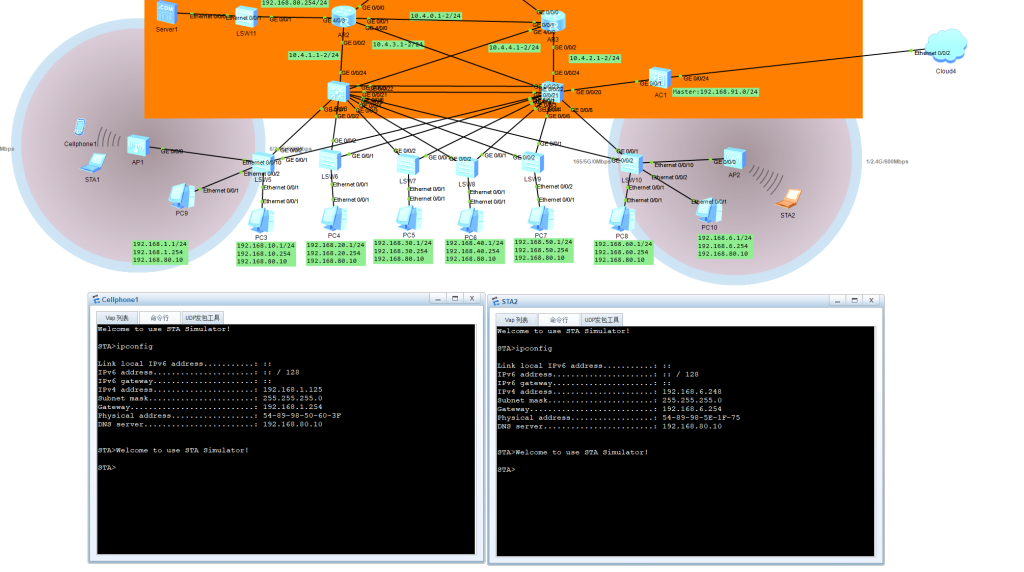

正常情况下，VLAN70的地址应该是走HX-SW1的交换机进行获取的，所以获取到的地址应该为1-126其中的任意一个地址，而VLAN80的地址应该是走HX-SW2进行获取的，所以获取到的地址为大雨126的大地址，所以连接无线网络进行测试，发现符合设计的要求。

2.2 网络连通性测试

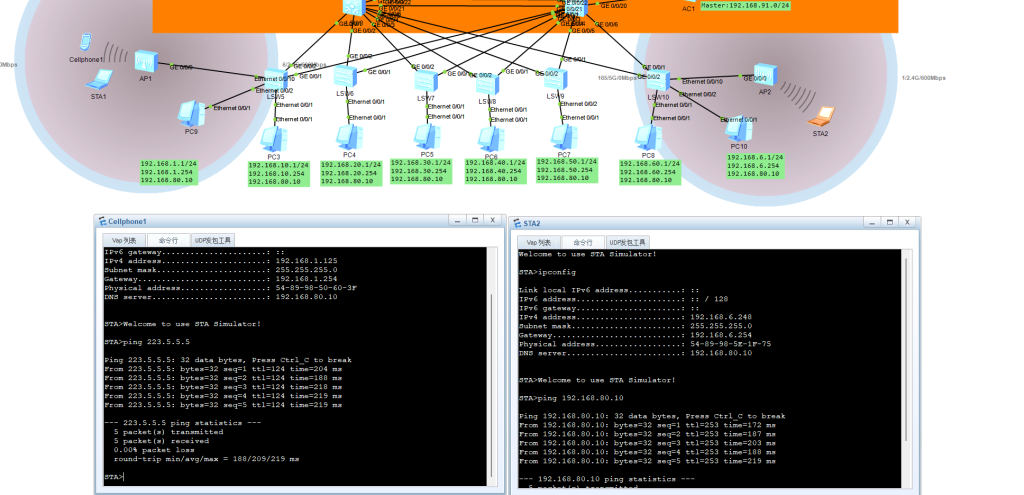

使用无线网络对内外网进行ping测试，发现网络全部可达，说明网络连通性配置正确，符合设计的要求。
