注：1章节截图中，因为环境重置问题，截图中IP跟文中表述IP可能存在出入！

OPNsense 是一款基于 FreeBSD 和 HardenedBSD 构建的开源、企业级防火墙及路由操作系统。它最初于 2015 年从 pfSense 分支出来，核心定位是为中小型企业、数据中心及高级家庭网络提供网络边界安全防护、流量调度与核心路由服务。

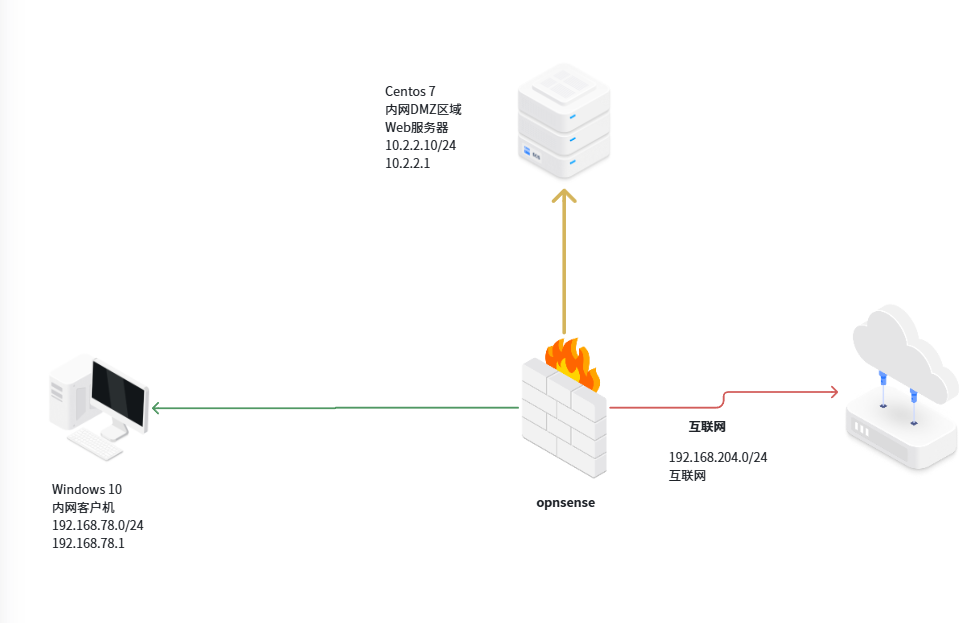

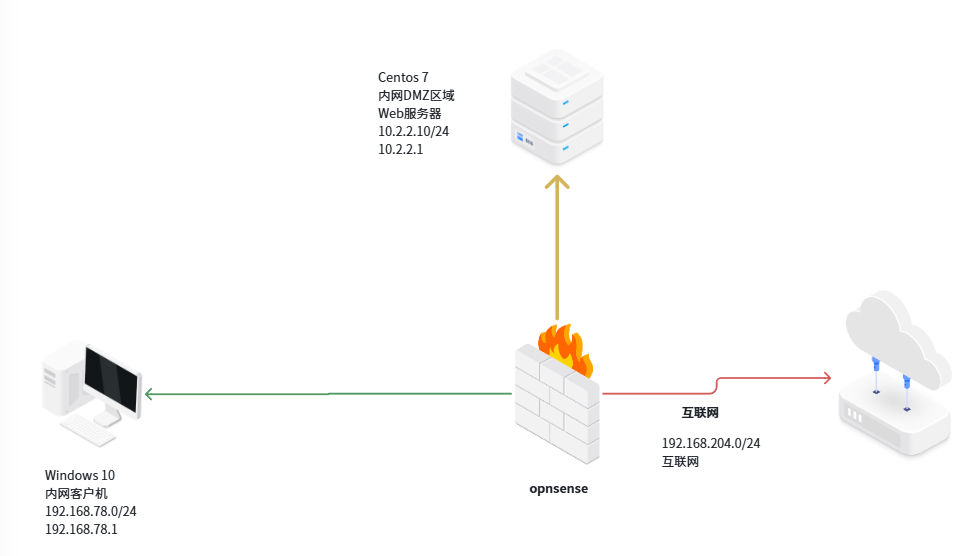

本文使用OPNsense作为企业的边界防火墙，使用Linux作为企业DMZ服务区，使用Windows模拟企业内网，构建完整的一个企业网络，网络拓扑如下。

1. opnsense的初始化

1.1 opnsense的网卡的构建

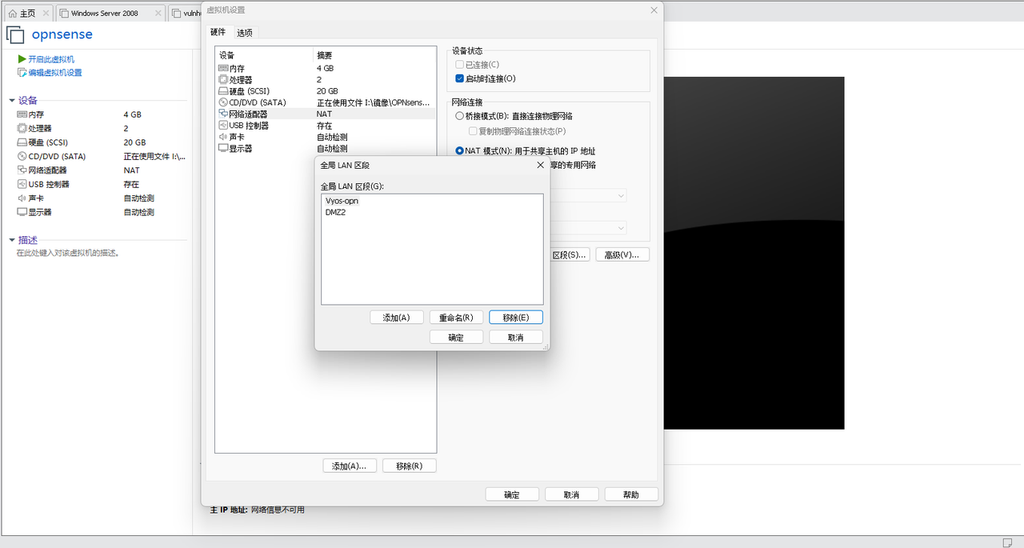

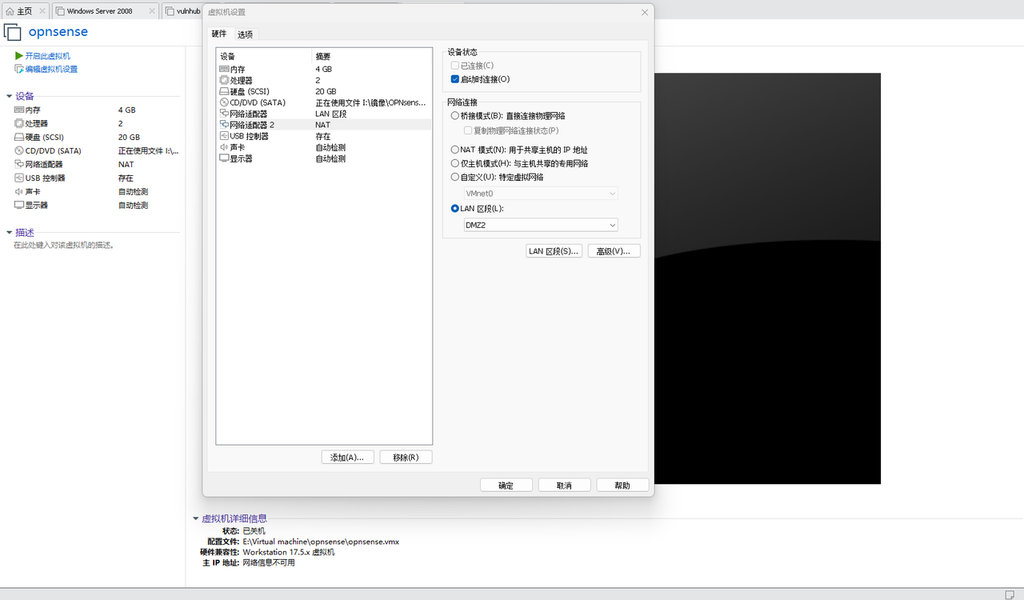

（1）在Vmware创建Vyos-opn的桥接LAN区段用于模拟内网的网段，然后继续创建DMZ2的桥接网卡用于模拟靶场服务器和opnsense连接，最后WAF使用NAT网卡实现互联网的连接。

（2）在创建好的opnsese上将两张网卡绑定，用于模拟opnsense的内外网网段。

1.2 opnsense的安装

创建虚拟机，完成opnsense的安装。

（1）创建完成虚拟机之后，在上面绑定网卡，然后点击启动虚拟机，等待虚拟机进行启动。

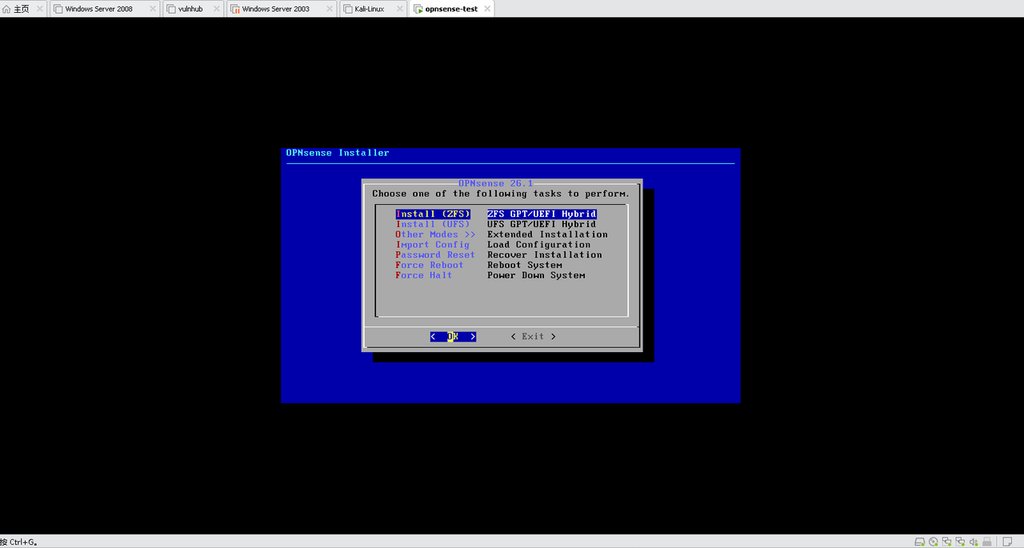

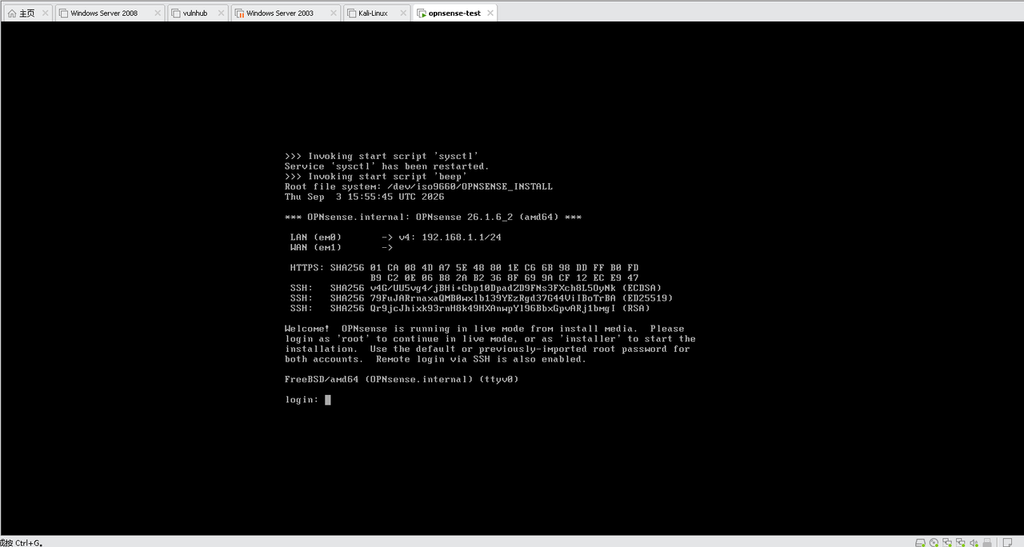

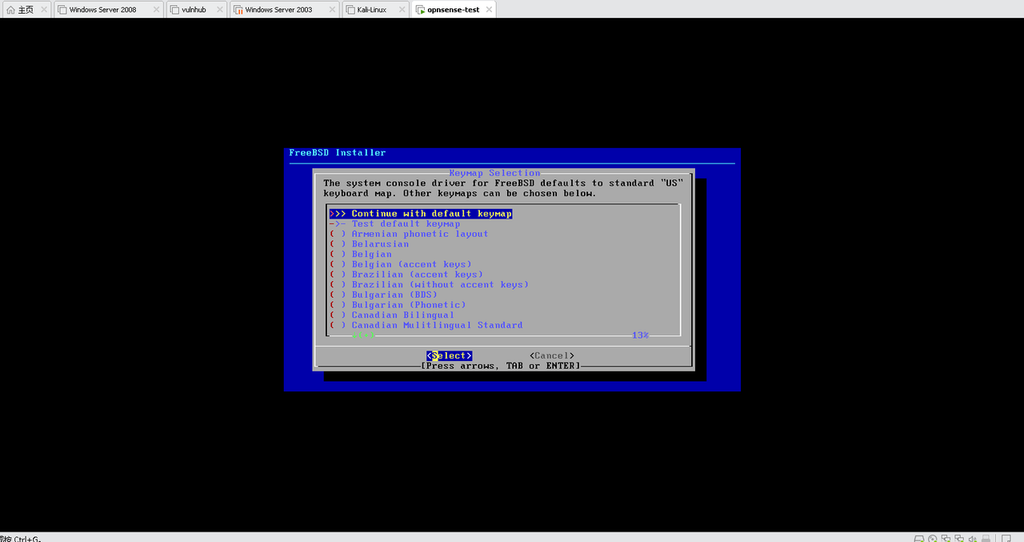

（2）第一次启动之后使用installer用户，密码为opnsense进入到安装页面进行安装。首先进入安装模式选择页面在键盘布局中选择默认布局，然后回车继续下一步。

（3）进入到系统的硬盘安装模式的选择中，因为本次环境为测试虚拟机，所以直接选择ZFS，然后进入到下一步。

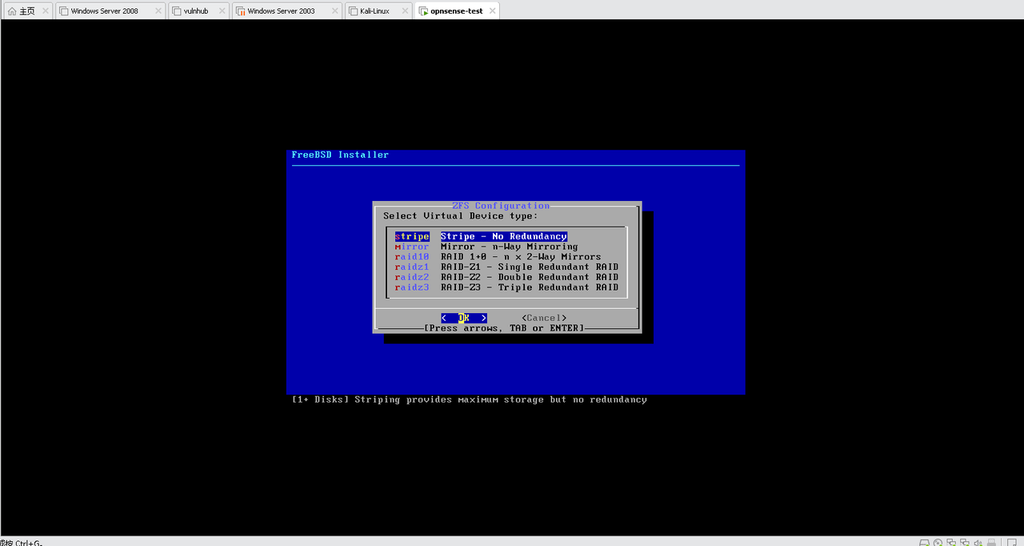

（4）进入到安装raid的选择中，本文不使用raid进行安装，选择默认选项，然后点击下一步。

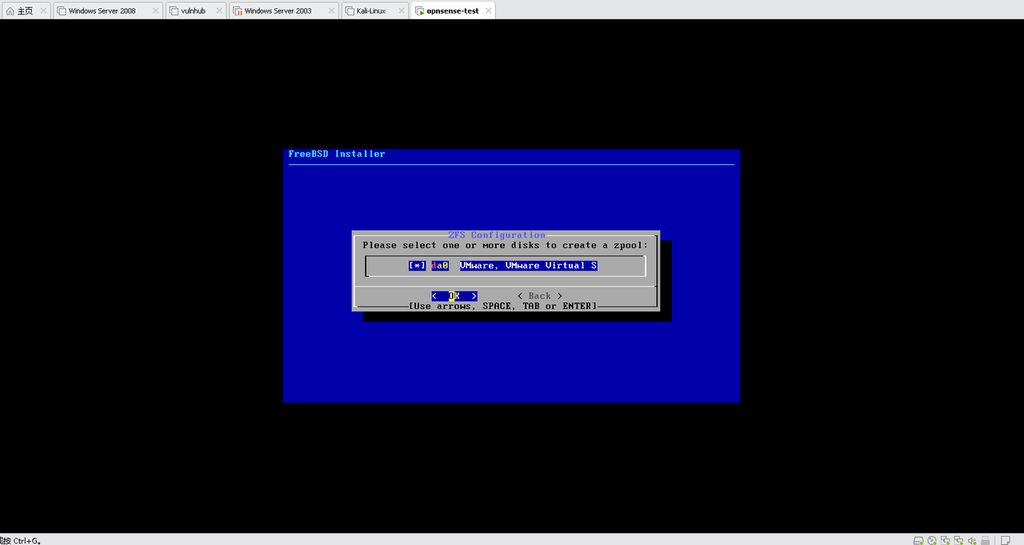

（5）进入到磁盘选择选项，使用空格键选择当前磁盘，然后进入下一步开始安装。

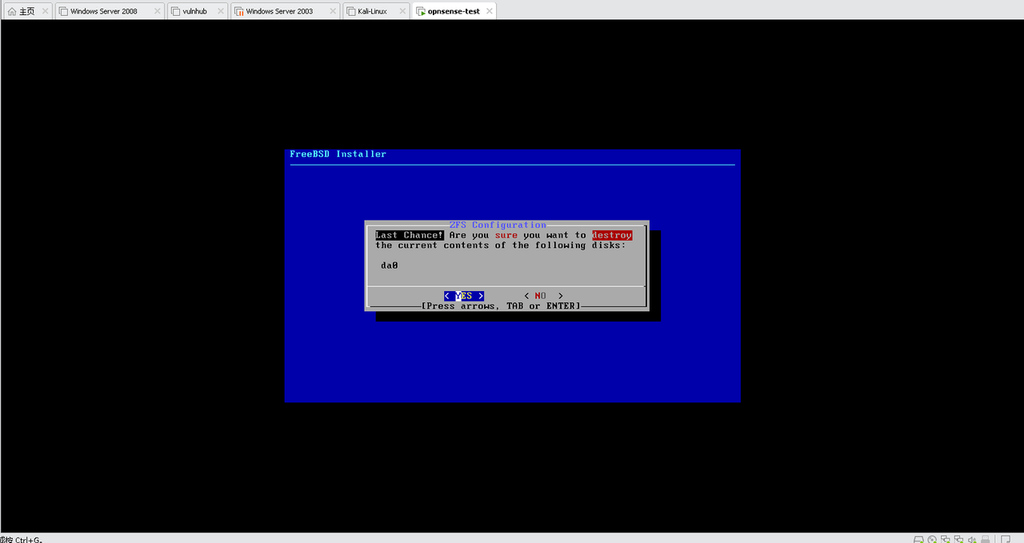

（6）进入到确认安装页面，移动选项卡到YES然后开始安装。

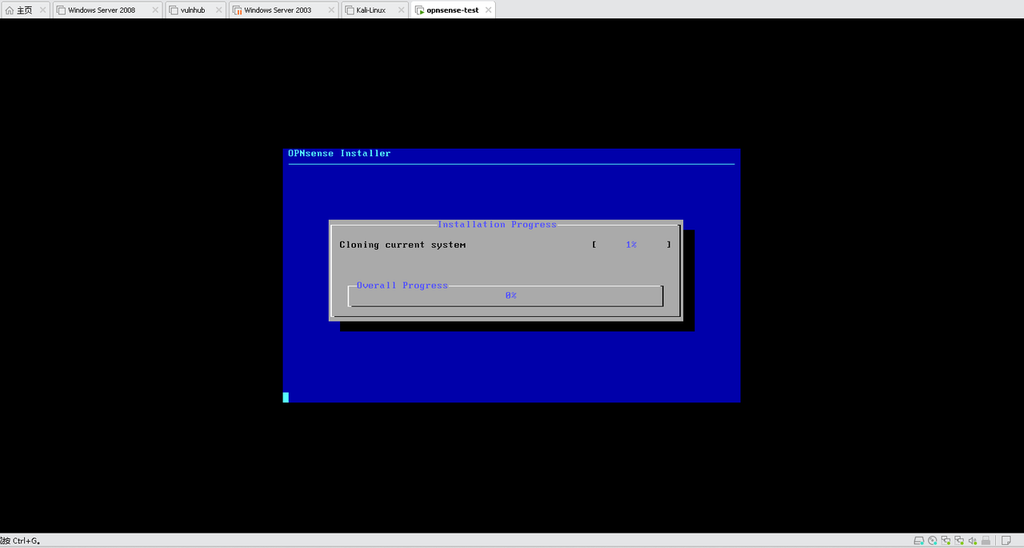

（7）进入到安装进度页面，等待安装完成。

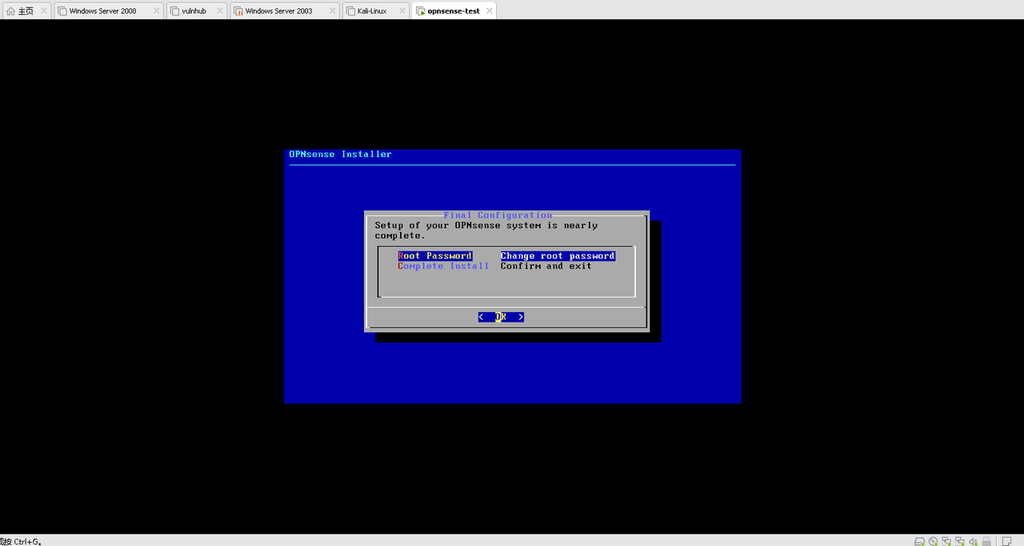

（8）安装完成之后，系统进入到密码修改选项，本文不对系统的密码在安装界面进行修改，然后选择第二个选项，完成安装。

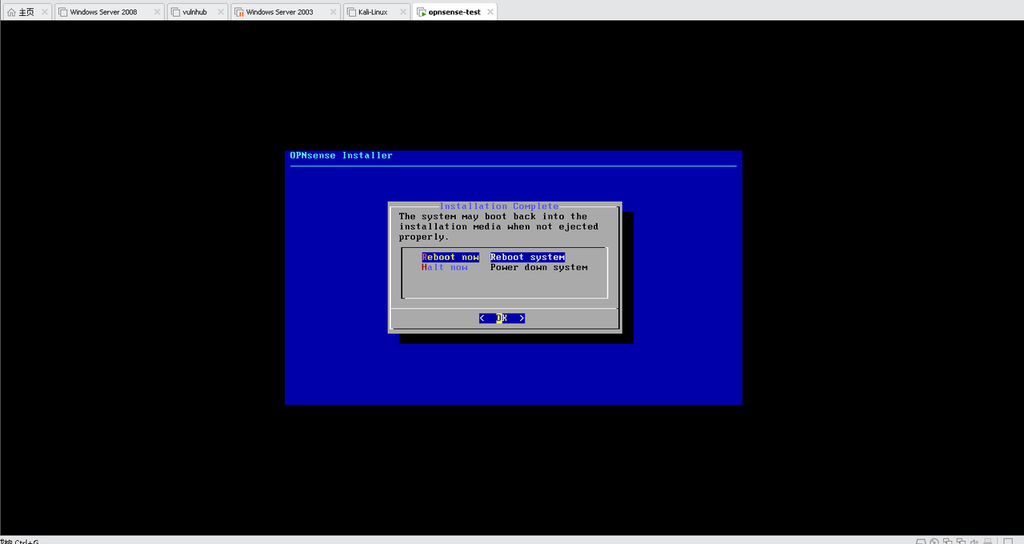

（9）在系统的退出选项中选择重新启动系统，然后等待系统的重新启动。

1.3 opnsense的初始化

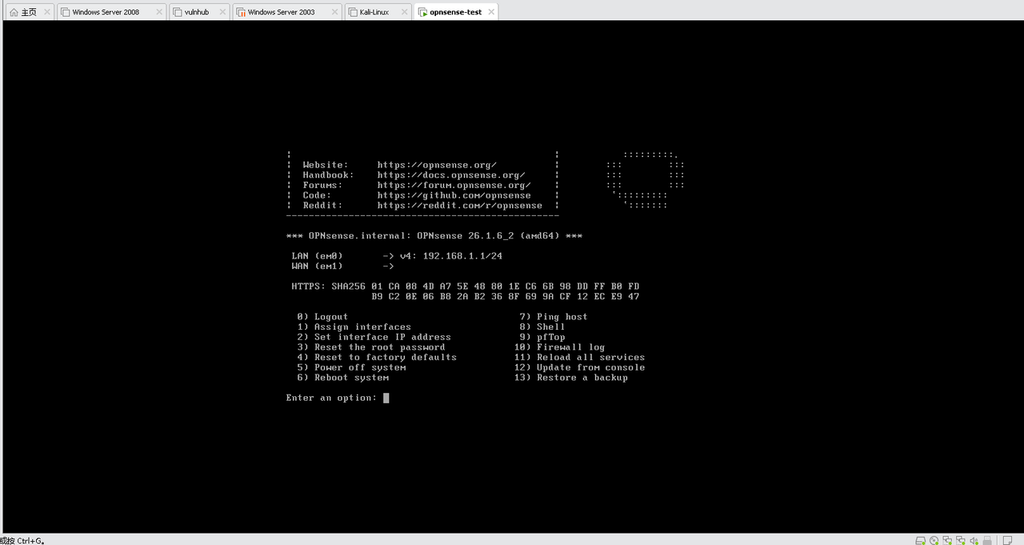

（1）首次安装等待系统启动成功之后，使用root账户（默认密码为opnsense）登录到系统。

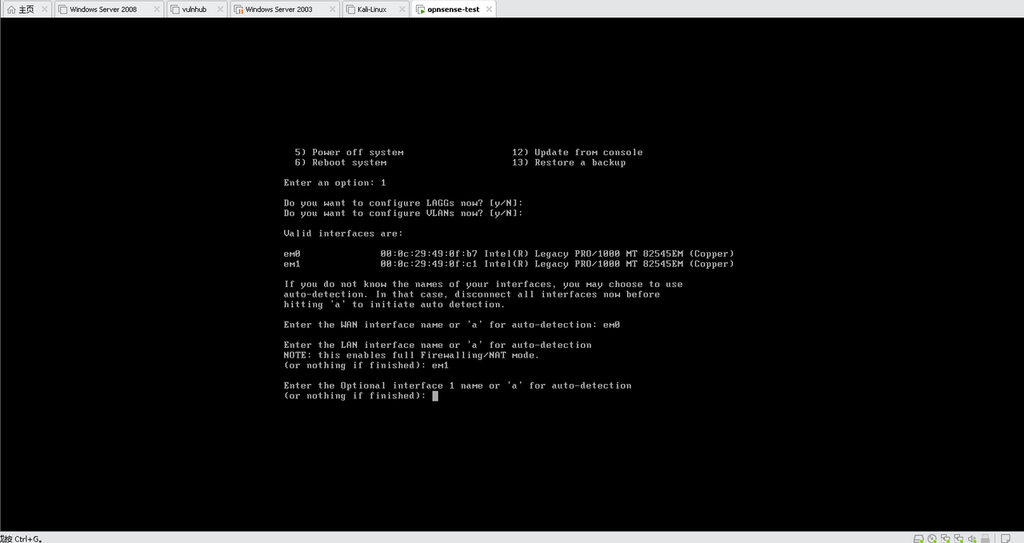

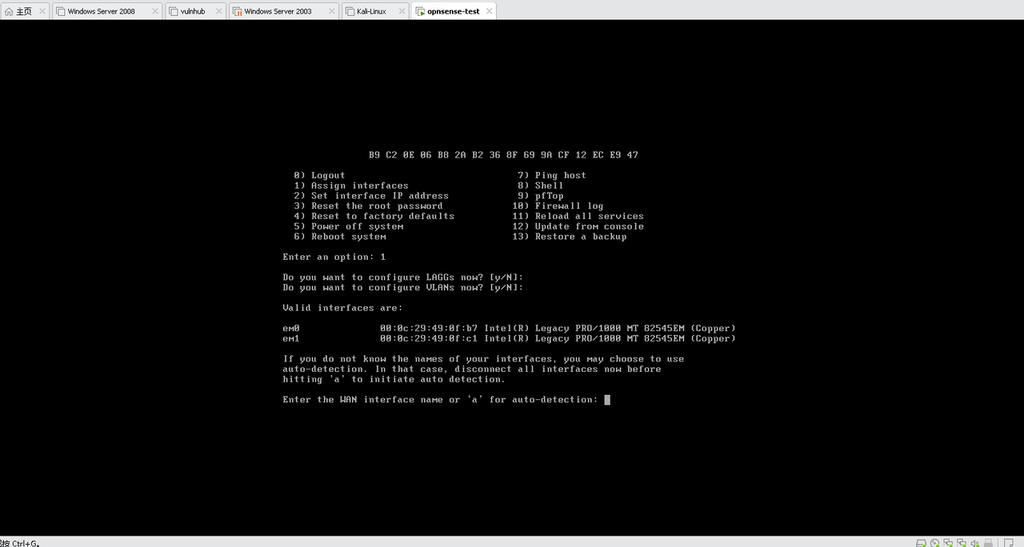

（2）系统默认会有网卡配置选项，首先根据拓扑图对网卡进行LAN和WAN的绑定，在绑定之前规定系统连接靶场区域的接口为LAN接口，连接Vyos上层网络设备的为LAN接口。在选择界面输入1进入到网卡分配选项。然后在LAGGS和VLAN的选择上全部选择NO选项。

（3）进入到设定网卡选项，可以根据MAC地址和网卡连接的不同LAN区段来确定那个网卡属于那个区段，并且输入到对应系统的选项中。然后在确认选项中输入Y等待系统配置。

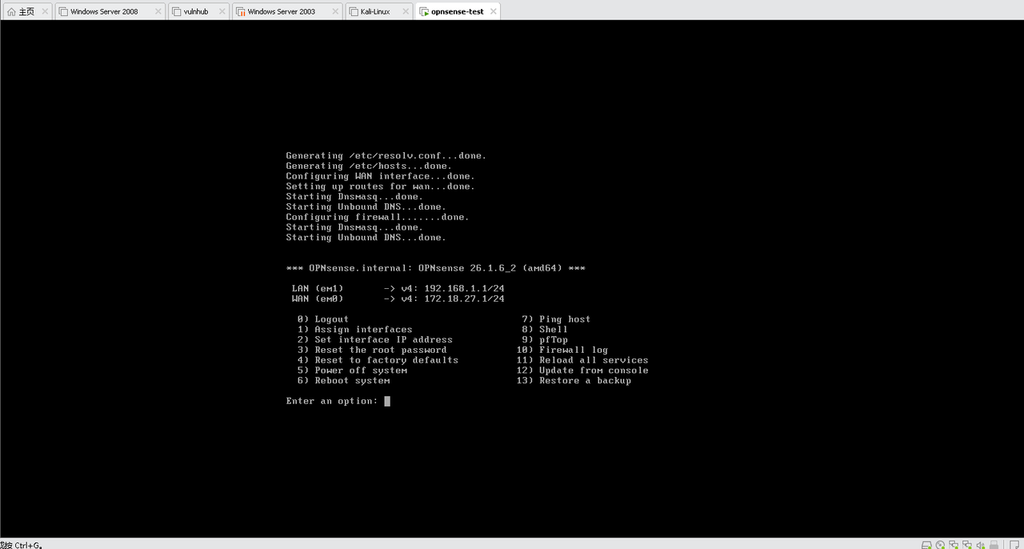

（4）系统配置网卡完成。

1.4 Opnsense IP地址的配置

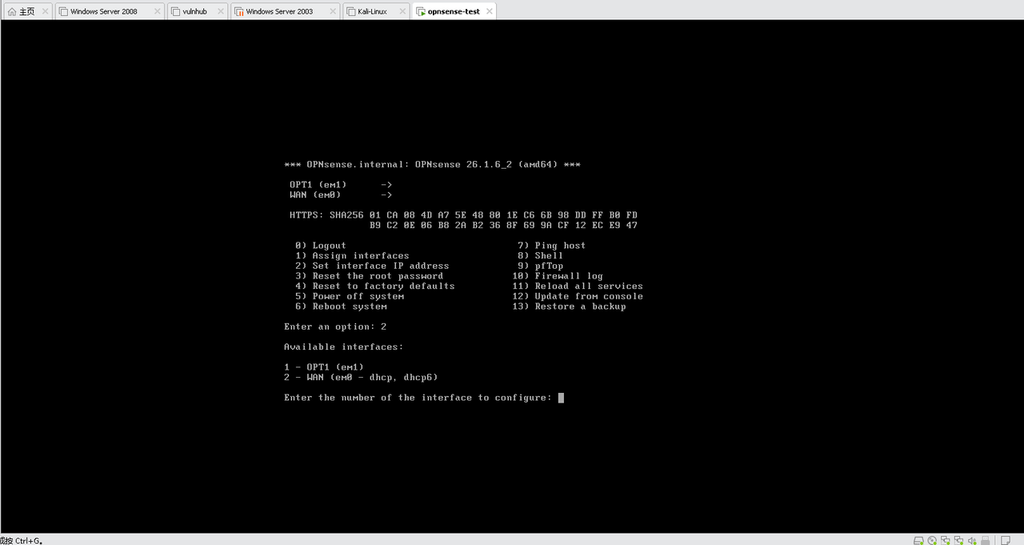

接口配置完成之后开始进行IP地址的配置，在菜单选择中输入2开始配置IP地址。

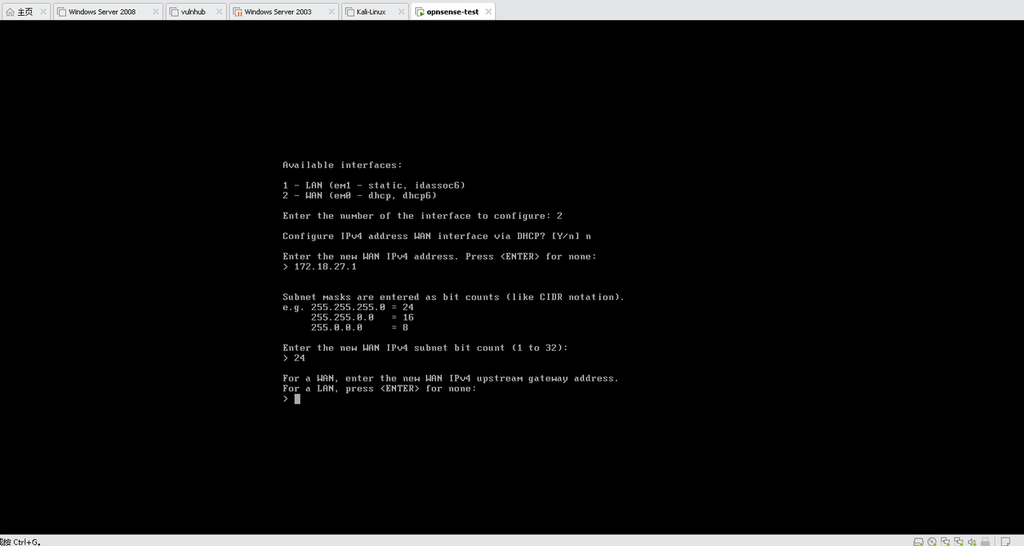

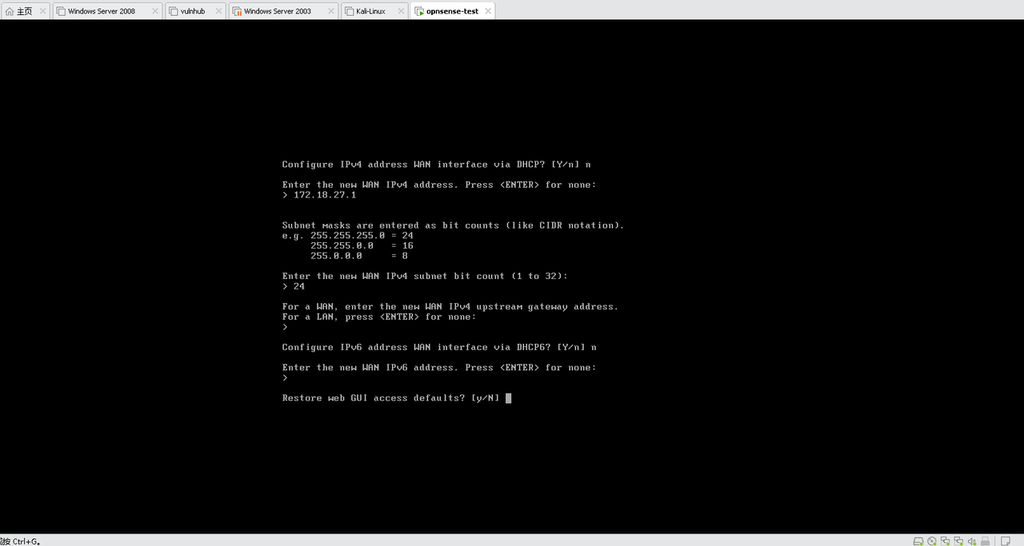

（1）进入到网卡选择选项，首先在配置WAN网卡的IP地址，选择1，然后继续下一步，开始DHCP的配置，本文没有DHCP，所以选择N，然后根据拓扑输入IP地址和掩码。

（2）在网关选项上，选择默认，然后进入下一步，开始IPV6相关的配置，本文环境对IPV6不进行配置，然后选择N，继续下一步，关闭IPV6DHCP的获取，并且在IPV6中输入空地址。

（3）然后在WAN接口上不开启Web，最后完成配置。

（4）使用相同的方法对LAN接口进行配置，其中配置内容为不开启DHCP服务，配置IPV4地址，不配置IPV6的相关配置，并且开启Web页面服务。

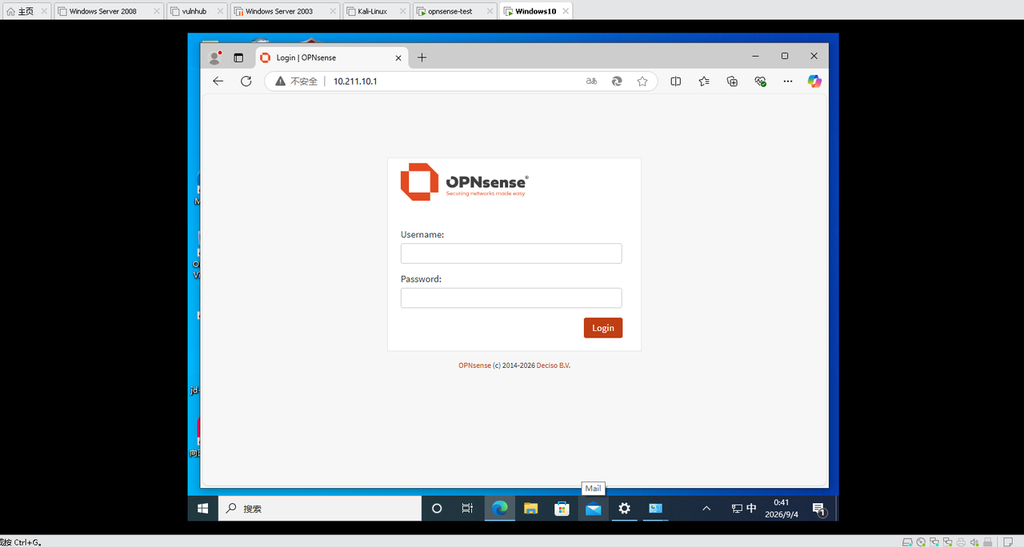

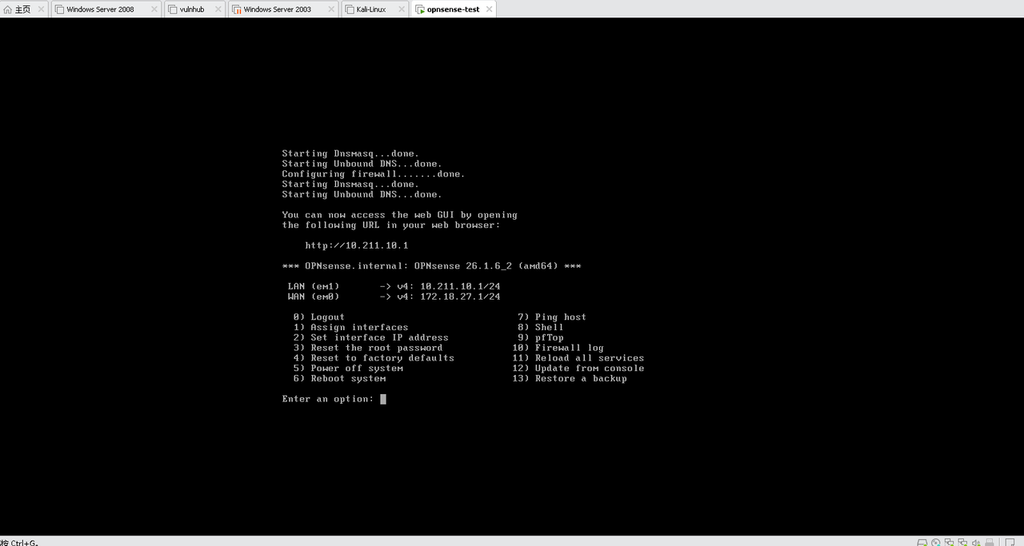

（5）此时在LAN区域域的机器可以通过Web去管理opnsense了。

（6）其他Windows主机和Linux主机安装方式不再演示，等待安装完成之后，将Windows主机网卡设置为LAN区段，区段名字为LAN。将Linux主机网卡设置为LAN区段，区段名字为DMZ2。

2. opnsense基础配置

在基本的配置全部设置完成之后，需要对系统进行基本的配置，配置分为以下几步。

2.1 opnsense基础系统配置

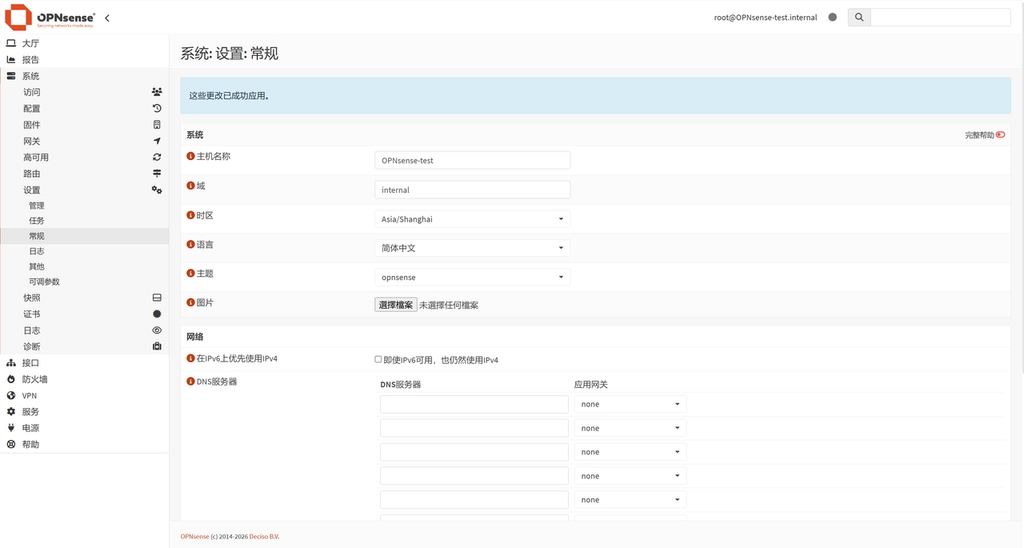

（1）在opnsense上进行基础的配置，设置内网和外网的IP地址，之后使用LAN区段的主机登录opnsense进行基础配置。首先在系统里面-常规里面，修改时区为上海，修改主机名字，然后修改语言为中文，然后点击保存。

（2）配置完成基本设置之后，在防火墙的规则页面中新增一条ICMP协议的浮动规则，设置源地址，目的地址是所有，协议为ICMP协议，动作为Permit。

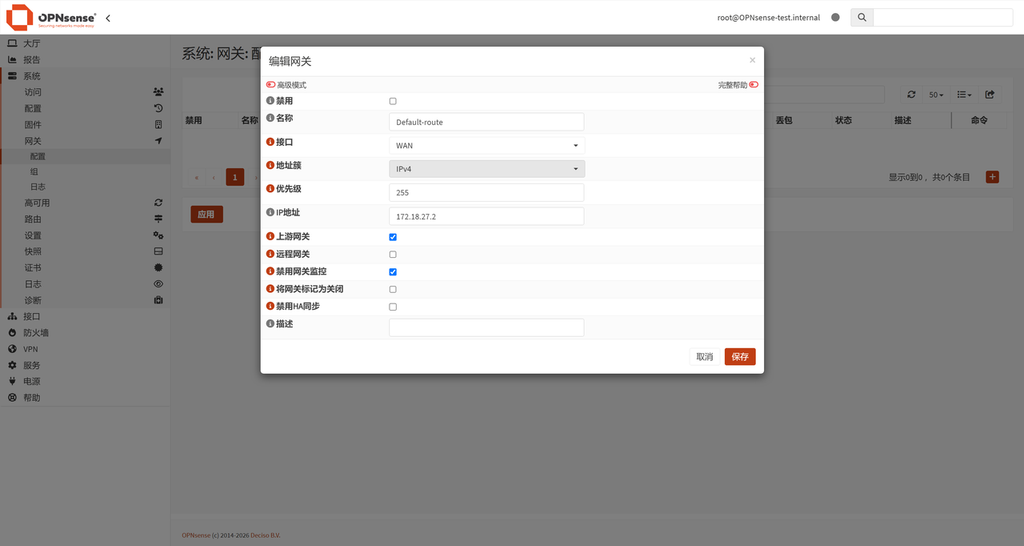

（3）然后创建网关，设置WAN接口上游的地址为网关，并且勾选上游网关选项。完成之后将所有的路由指向上层的网关的地址，完成基本路由配置。

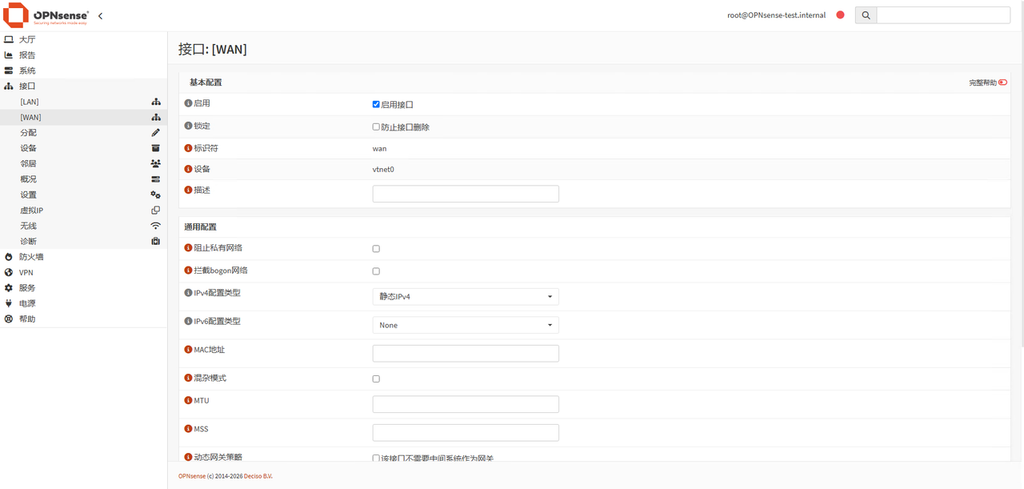

（4）在接口设置中，找到WAN接口，取消勾选拦截私有网络和拦截bogon网络，因为是模拟网络，如果不取消勾选会导致网络故障。

2.2 opnsense服务配置

2.2.1 内网DHCP的配置

正常在企业内网区域，一半都需要接入办公终端，所以在企业的内网的区域需要部署DHCP服务实现终端的自动获取IP地址。在opnsense中有两种配置方式，第一种为Dnsmasq另一种为 Kea DHCP。

Dnsmasq面向的是轻量级、全能一体化路线，而Kea DHCP是为了取代早期版本的ISC DHCPd，专门面向高可用、高性能与企业级模块化打造的现代DHCP解决方案。本文因为是模拟环境，则只用Dnsmasq作为内网的DHCP服务器，配置步骤如下：

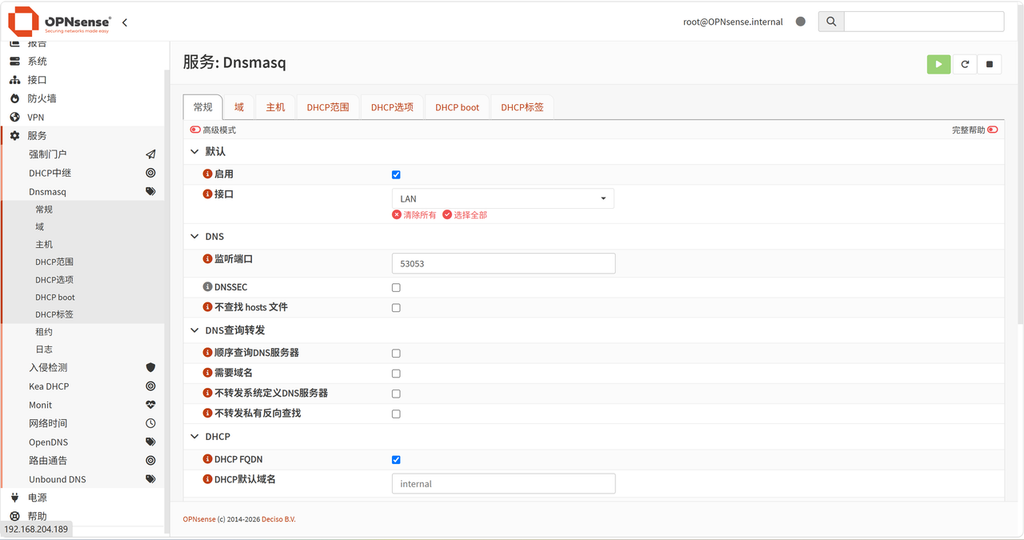

（1）打开Dnsmasq，在常规选项卡中，勾选启用选项，然后再接口上选择LAN接口，对应拓扑中的内网接口。

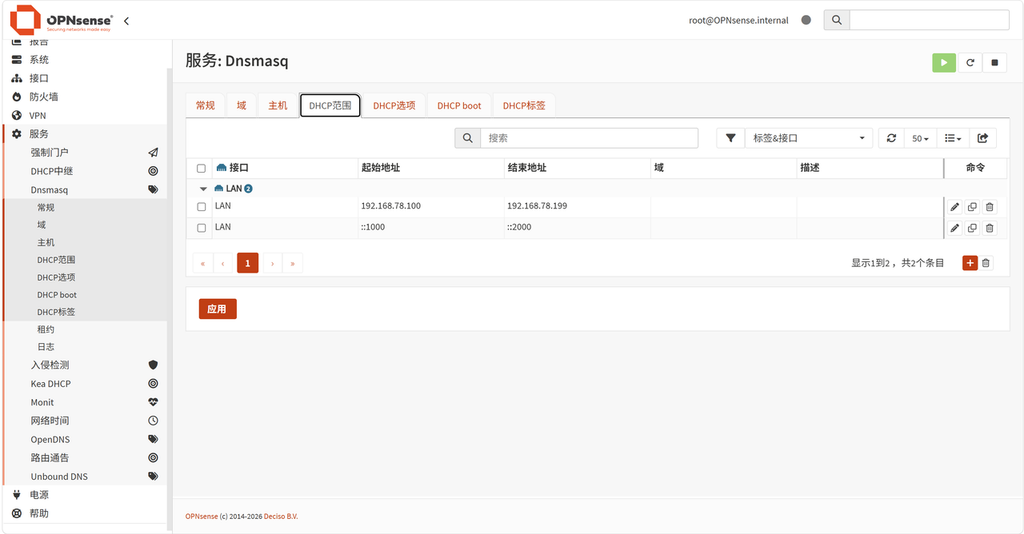

（2）在DHCP范围里面，创建一个地址池，设置开始地址和结束地址，然后点击确定完成创建。

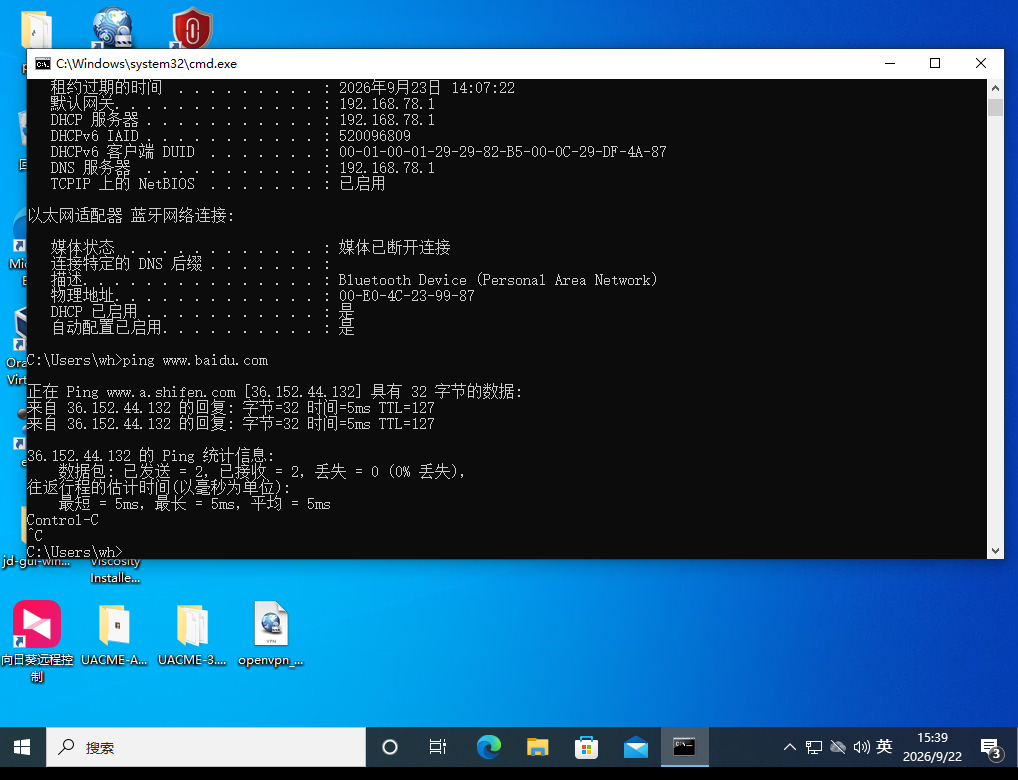

（3）然后在内网的客户端Windows上打开查看，发现已经自动获取到了地址。

2.2.2 内网NAT的配置

当内网需要访问互联网的时候，需要开启默认的NAT选项，其中opnsense默认已经开启了自动NAT让内网的机器可以访问到互联网，但是在实际业务里面一半情况下为了针对DMZ区域的攻击，所以一般不开放DMZ区域的NAT选项，在本文的配置中需要将其关闭。

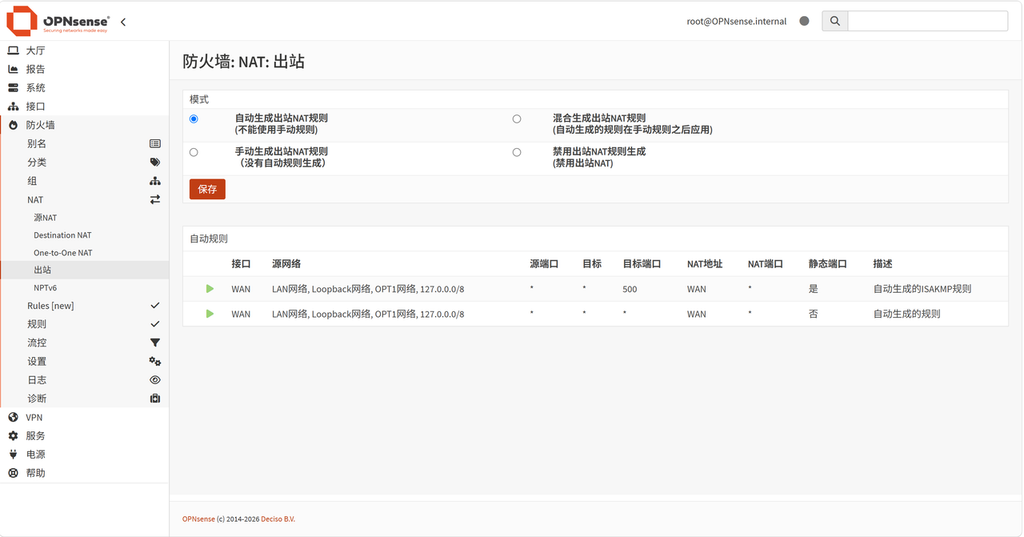

（1）找到防火墙，NAT，出站选项，然后查看发现已经自动开启了NAT服务，并且放行了需要的OPT1网络。

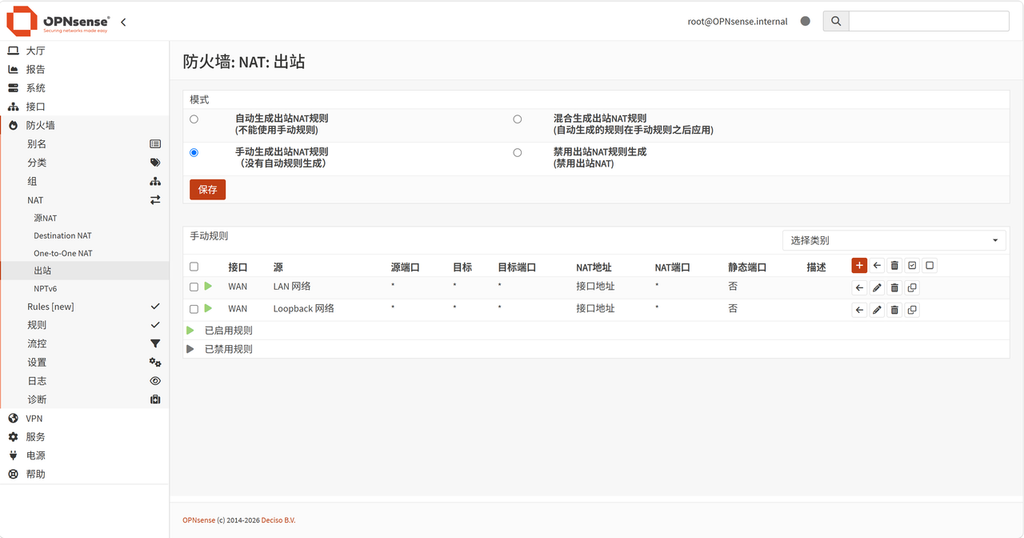

（2）修改NAT网络模式为手动模式，只在WAN接口放行LAN网络和Loopback网络，保证只有内网可以访问互联网。

（3）此时内网区域不受影响，但是DMZ区域无法上网。

2.2.3 内网认证配置

强制门户是一种网络访问控制机制。当未授权的终端连接到网络并尝试上网时，网关防火墙会强行拦截其 HTTP/HTTPS 流量，将其重定向到一个特定的网页，要求用户完成认证、同意使用协议或输入凭据后，才放行互联网访问权限。

在企业里面，员工或学生使用工号/学号登录，实现认证并且区分权限然后记录记录网络行为。在文本中需要配置内网区域的安全认证，只有通过用户认证的终端才可以访问互联网。

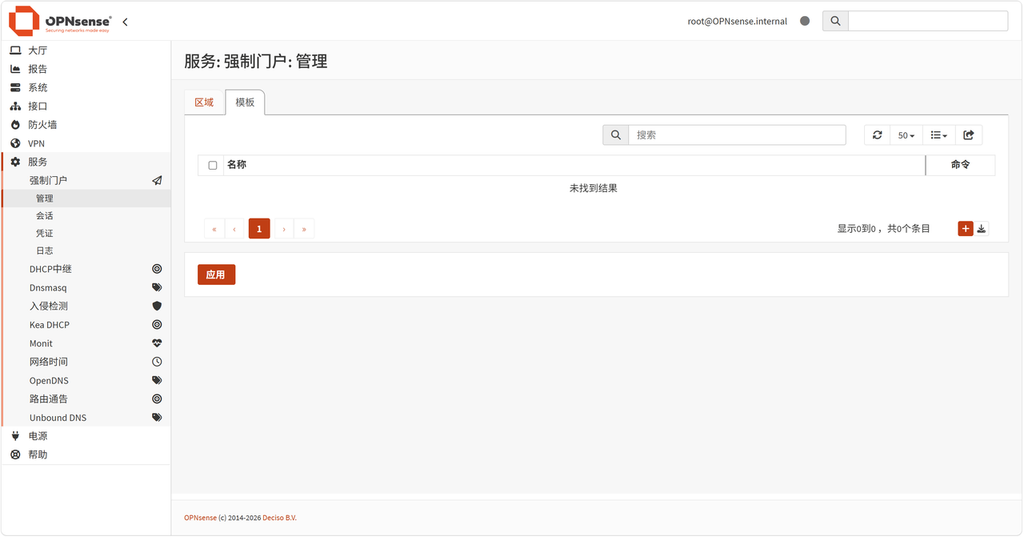

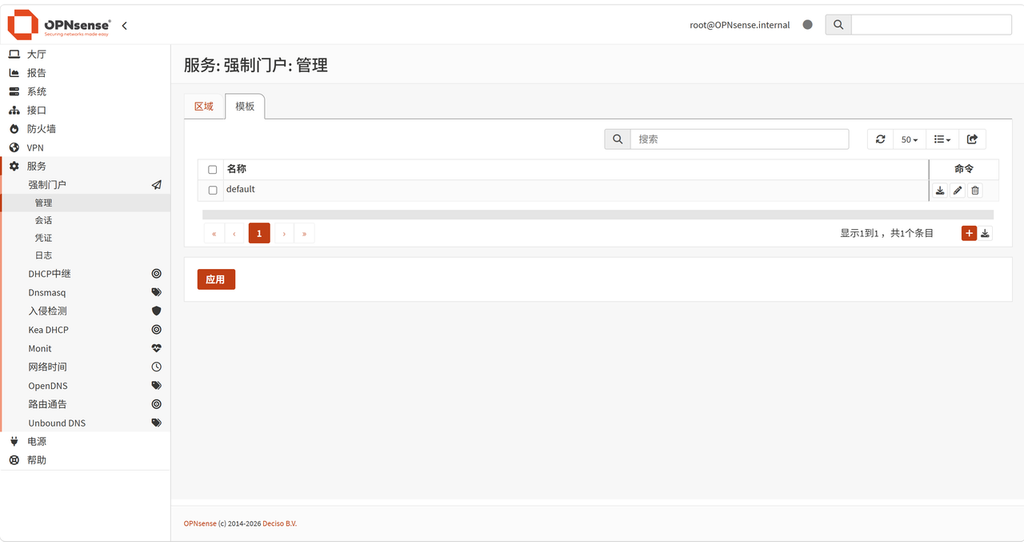

（1）首先在服务里面，展开强制门户选项，打开管理选项卡，选择右下角下载模板选项，点击下载默认模板。

（2）然后点击增加模板，将默认模板上传到系统中。

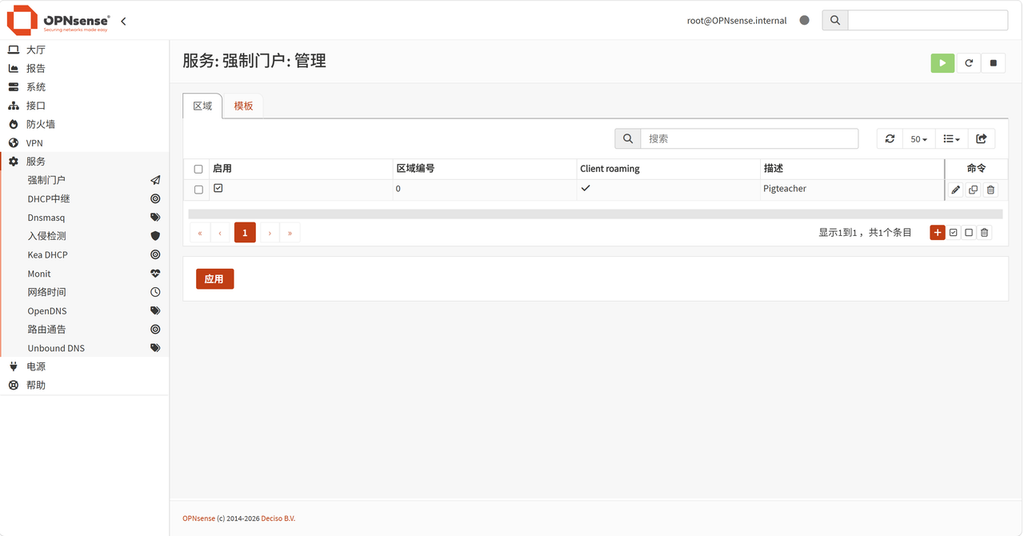

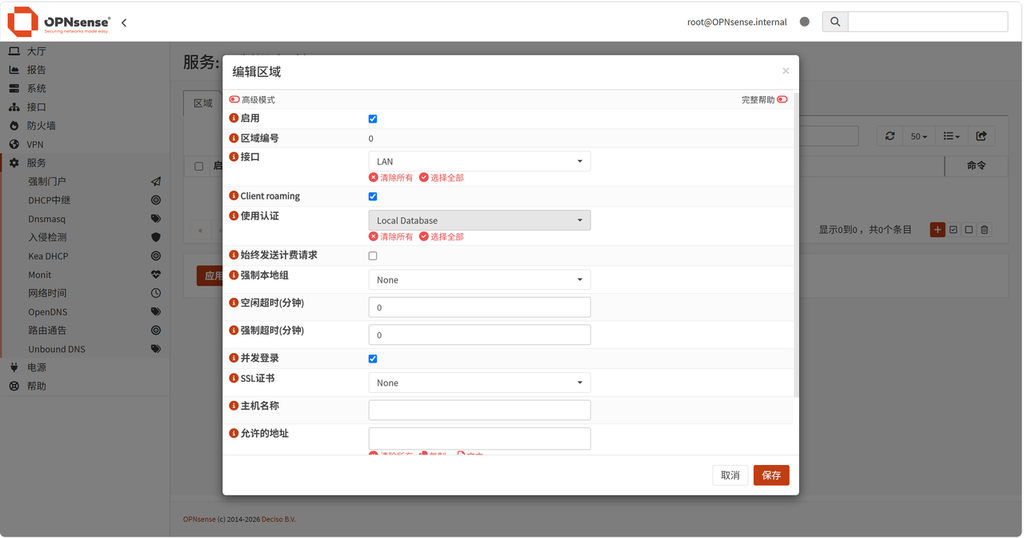

（3）然后回到强制门户，区域选项卡，勾选启用选项，选择接口为LAN，然后使用认证后端为本地数据库，超时

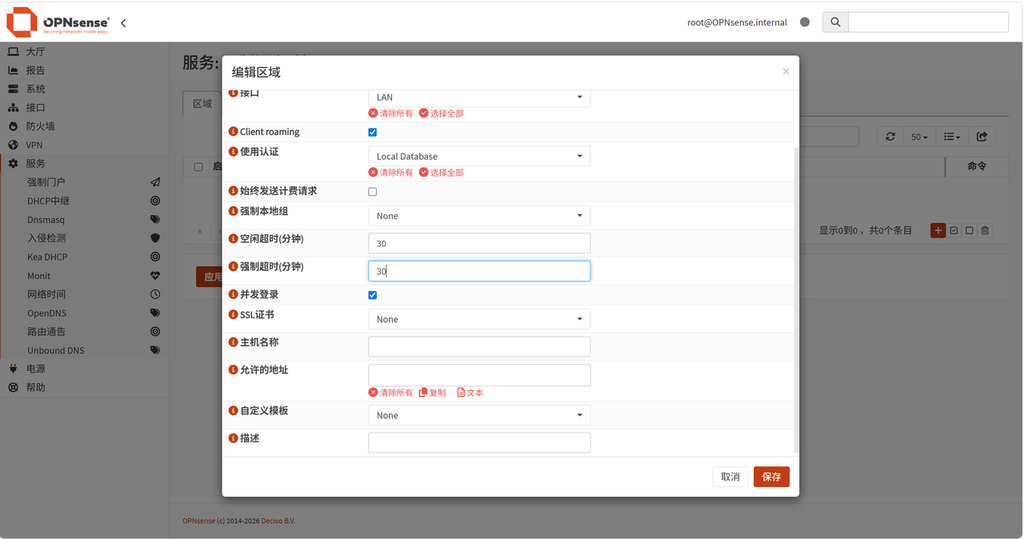

（4）设置超时时间和空闲时间为30分钟，其余保持默认即可。

（5）然后点击保存完成强制门户的配置，其中模板文件为标准的前端文件，所以可以按照需求进行渲染和修改，本文不再进行演示。

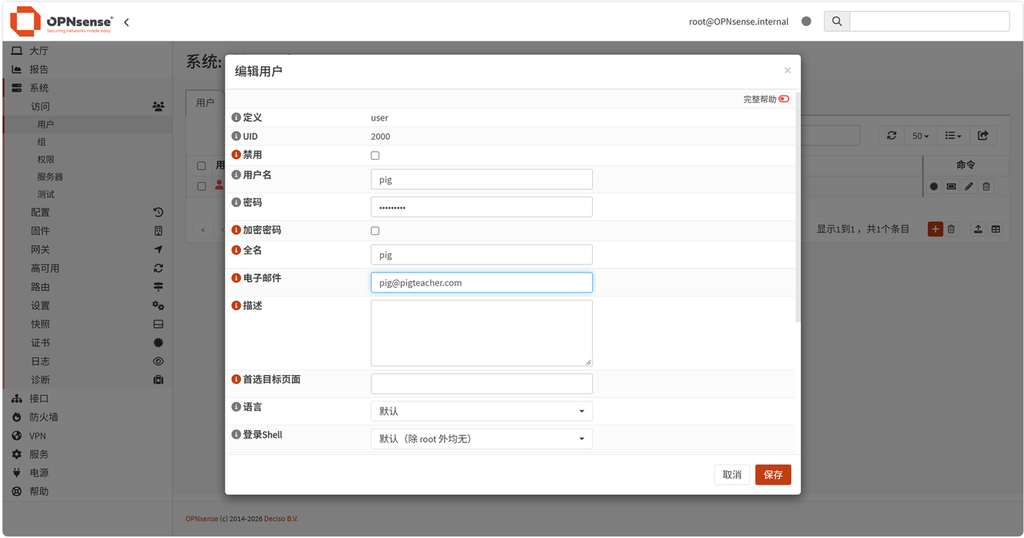

（6）配置完成之后，在系统，访问选项卡中，点击用户，然后点击保存，完成添加。创建一个普通用户用于用户认证。（如果需要使用域服务，或者其他认证服务，需要在认证服务器中进行配置）。

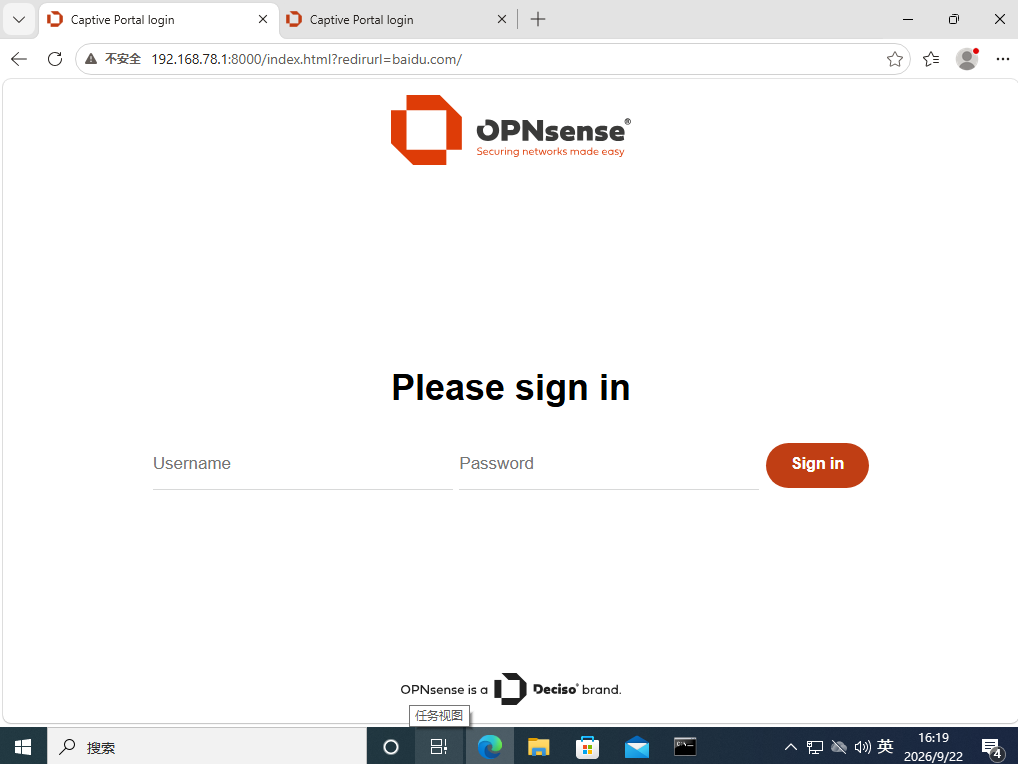

（8）在内网中打开浏览器，访问互联网的时候，则自动弹出需要认证的页面。

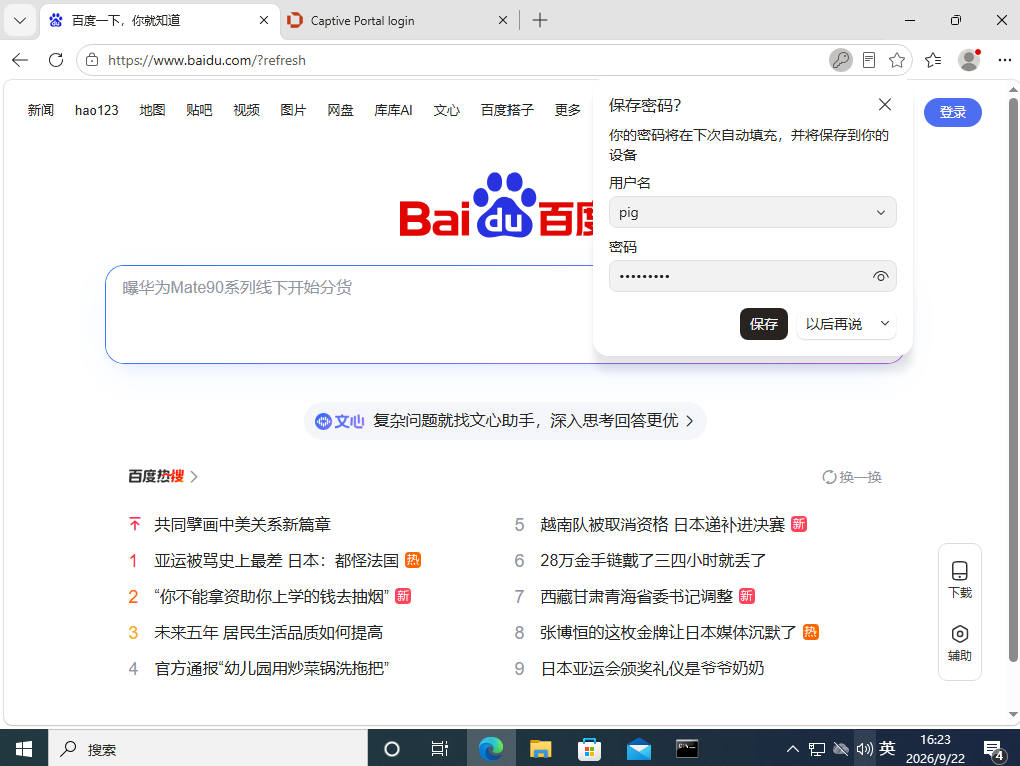

（9）输入用户名密码，点击登录完成认证，系统可以自动进行跳转。

3. opnsense安全配置

OPNsense 的防火墙并非简单的“黑名单/白名单”，而是基于Packet Filter内核组件构建的有状态防火墙。

在系统内部，当允许一条出向请求通过时，pf 会在状态表中动态记录该 TCP/UDP 会话的元数据，然后外部服务器返回的应答包会被状态表直接命中匹配，无需在 WAN 口单独写一条“允许外部返回流量”的规则。这保证了内网对外的安全性。

3.1 防火墙的规则执行顺序与匹配逻辑

首条命中即终止：在 OPNsense 的 Web 界面中，防火墙规则从上到下按顺序逐行比对。一旦数据包命中某一规则的条件，系统立即执行对应动作（Pass/Block/Reject），不再继续向下扫描。

规则层级权：浮动规则优先级大于接口组规则优先级大于单一接口规则。

默认终结规则：所有未被任何规则显式命中的入向流量，底层默认统一予以丢弃。

3.2 防火的规则配置

在本文所描述的网络中，网络被分成了三个区域，外部非信任区域，以及内网信任区域和服务器DMZ区域，其中所以在防火墙的配置中，应该做到内网可以自由的访问互联网区域，但是根据策略去访问DMZ区域。DMZ区域不可以访问内网区域，并且非信任区域根据策略去访问DMZ区域所指定的服务。

根据上述的配置，可以描述出来如下的规则。

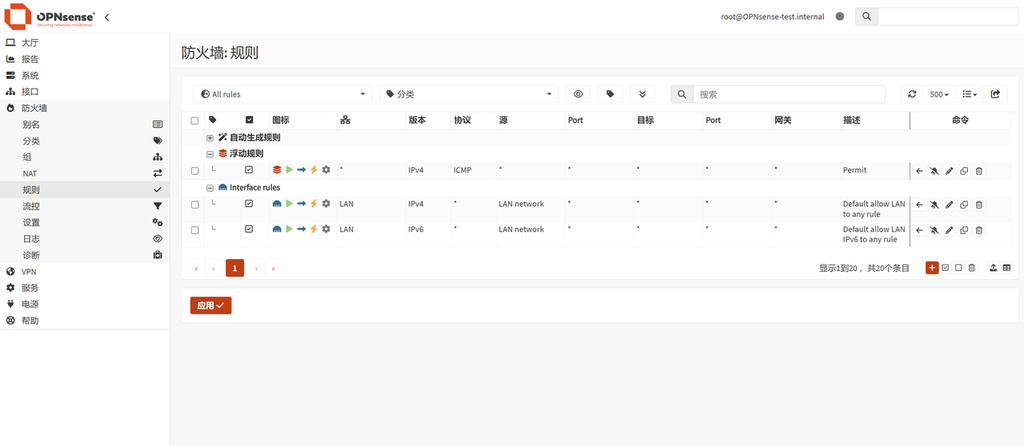

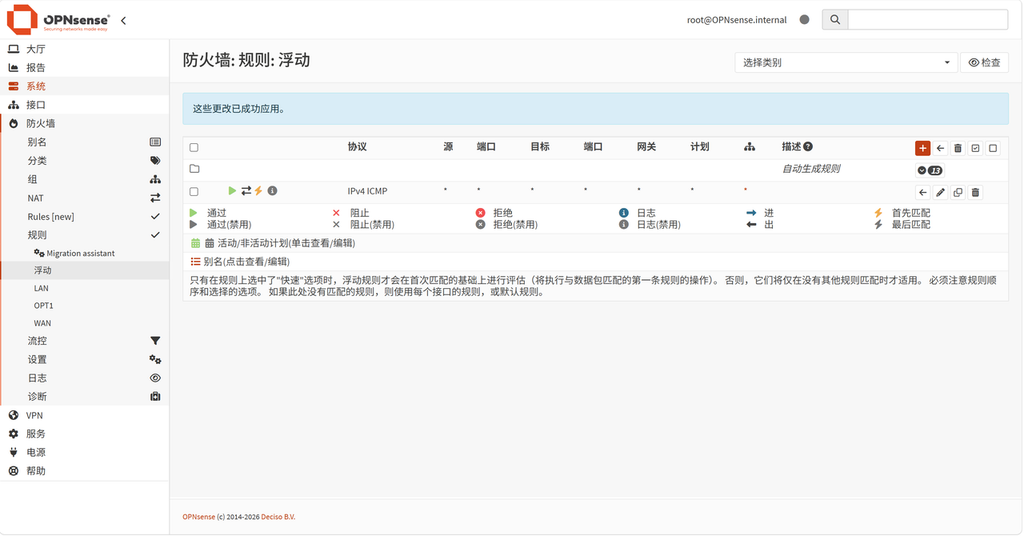

1. 浮动规则，用于测试网络连通性，在全部区域放行icmp协议。

创建的时候，设置流量为双向，协议为ICMP，其余全部为Any，然后点击确定，完成创建。

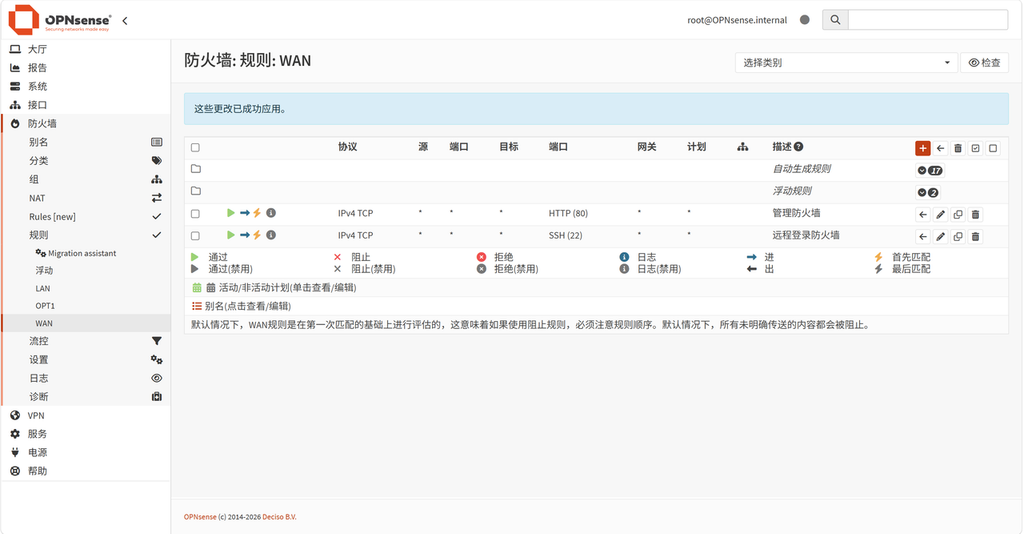

2. 在WAN接口上开启WEB和SSH管理策略，用于模拟环境中管理防火墙。（生产环境禁止在wan接口开放）。

在WAN口的策略上配置两条策略，第一条源地址和源端口为Any，目标地址为WAN网络，目标端口为http的策略。第二条跟其一条相同，只有目标端口修改为ssh。

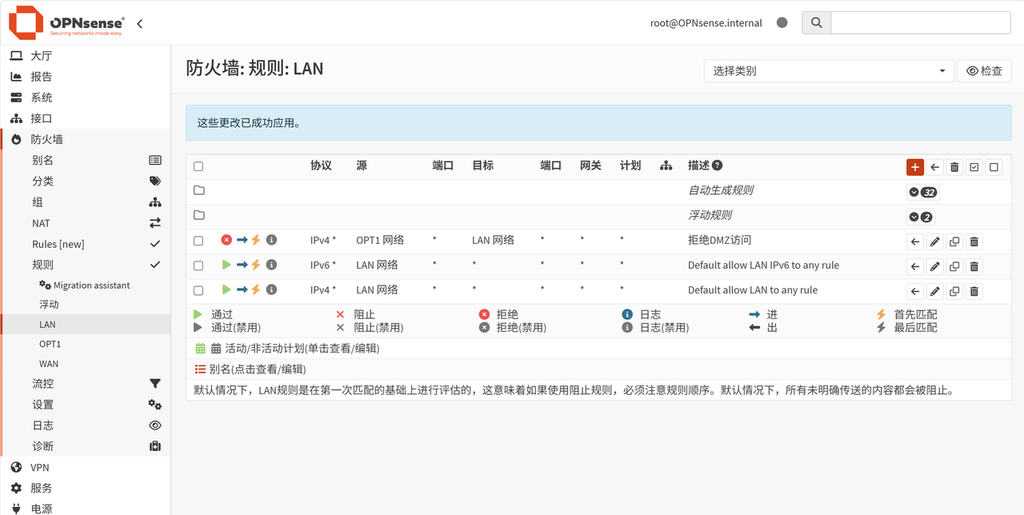

3. 阻断DMZ去往LAN区域的流量，LAN区域全部放行流量。在配置的时候，在LAN接口的内网IN方向配置一条策略，设置源地址为DMZ区域的网络，目标地址为Any，目标端口也为Any动作为拒绝，然后将这一条策略移动到默认策略的最前面。

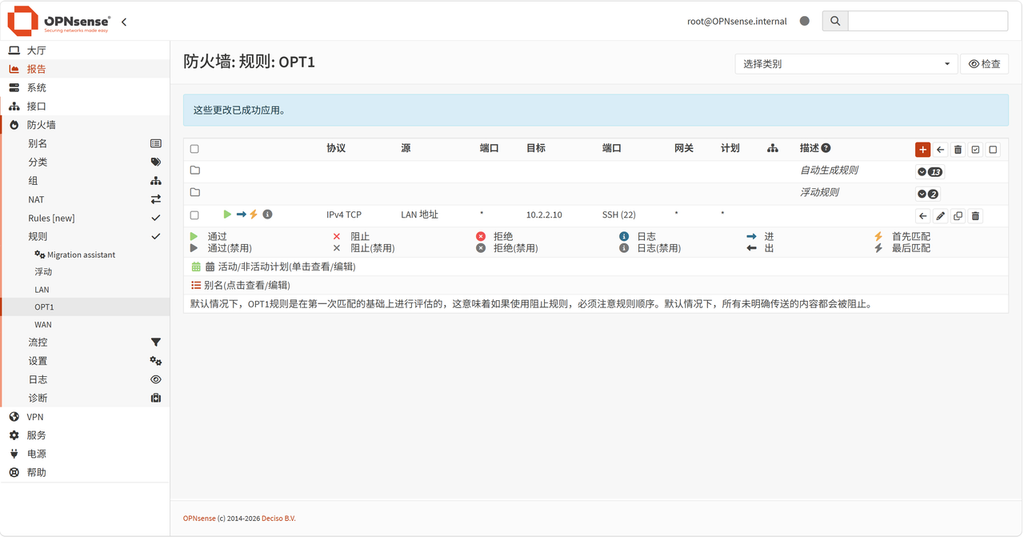

4. 在DMZ区域上放行来自LAN接口的访问服务的流量（内网需要访问DMZ区域NAS服务器10.2.2.10的SSH服务）。在配置的时候，只需要在DMZ区域的接口OPT1上创建一个防火墙策略，设置方向为in，源地址为LAN地址，设置目标地址为10.2.2.10，目标的端口为22端口，动作为放行。

3.3 防火墙排错

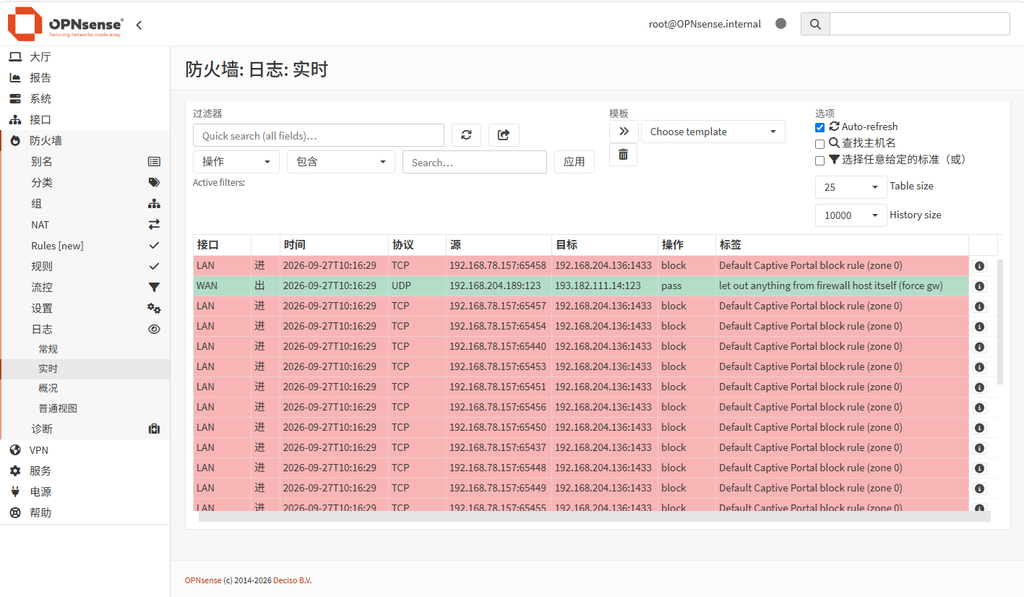

在配置防火墙规则，尤其拒绝规则的时候，需要给规则设置详细的描述信息，在后期如果设置到排错的时候，可以快速定义，当数据需要经过opnsese，并且网络不可达的时候，可以打开防火墙，日志，实时情况来查看数据是否被策略阻止。

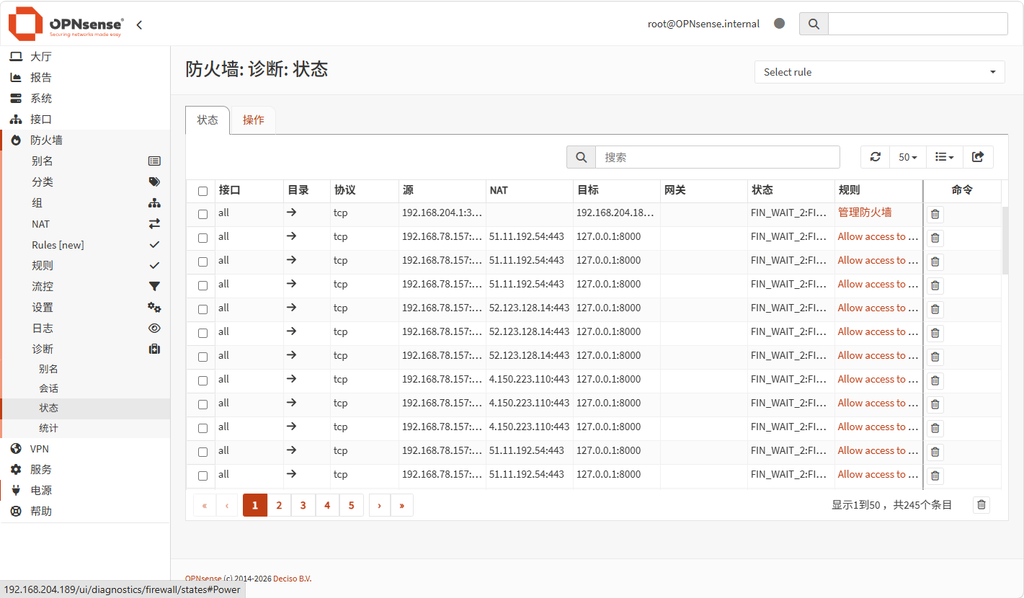

也可以在防火墙，诊断，然后状态里面看到当前所有的会话信息，地址信息等，方便进行日常的排错。

3.4 入侵检测配置

OPNsense的入侵检测模块提供了两种模式，一种是IDS和IPS，其中IDS是监控经过它的所有流量，当匹配到规则的流量的时候，他向系统发出警告但是不会阻断流量的转发。而IPS更近一步，它通过检查经过防火墙的流量，当匹配到它的规则的时候，可以直接将该数据包进行丢弃，从而保护系统的安全。

3.4.1 入侵检测的基本配置

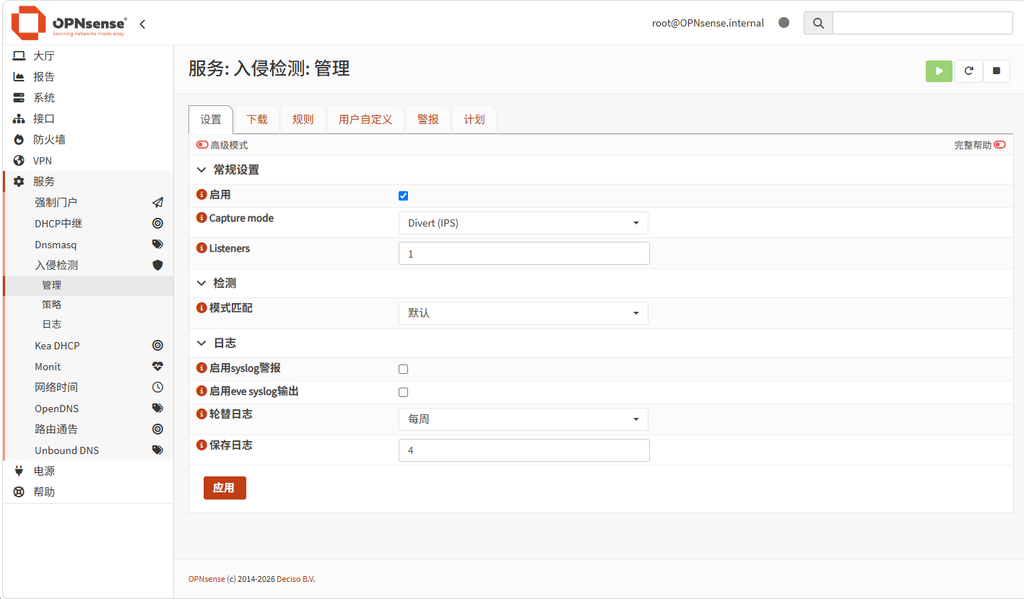

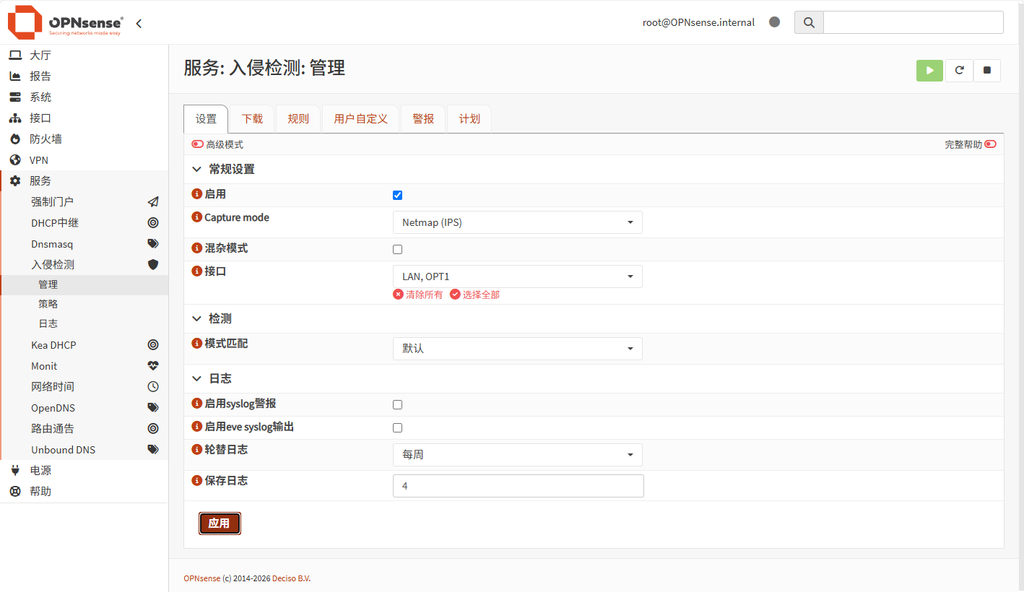

（1）在配置的时候，进入到服务，入侵检测，管理页面。在常规选项卡中，勾选启用规则。然后在模式里面，有提供了三个选项在部署的时候根据实际的业务进行选择。

• PCAP live mode (IDS)：纯旁路检测模式，不阻断。基于传统的libpcap库进行抓包监听，网卡接收到数据包后，把报文复制一份送给Suricata引擎分析，原本的数据包继续正常由内核路由转发。一般在初次部署上线、排查误报、或者只需要安全审计/告警而不想冒断网风险的场景。
• Netmap (IPS)：内核旁路高速内联模式，使用 FreeBSD 专门的高性能网络框架 Netmap。Netmap 直接绕过操作系统的网络协议栈，在网卡硬件环形缓冲区和 Suricata 之间建立高速零拷贝通道。Suricata 串联在数据流正中间，审核通过才放行给系统内核。当数据命中 drop 规则的报文直接在网卡环形队列被丢弃，性能损耗极小、吞吐量极高。
• Divert (IPS)：基于 PF 防火墙引流模式，基于 FreeBSD 内核的 ipdivert 机制与 OPNsense 的 PF 防火墙协同工作。数据包先进入系统防火墙，防火墙通过 divert-socket 将数据包“转交（Divert）”给用户态的 Suricata 引擎检查，Suricata 判定正常后再注入回系统协议栈继续传输。它具备极高的兼容性，但是会消耗部分性能，因为数据包经过了内核到用户态的转交和重新注入，在高并发万兆大流量下 CPU 占用比 Netmap 略高。

因为本文环境使用虚拟化，所以模式选择使用Netmap (IPS)选项。并且设置接口为LAN和OPT1。在检测模式上选择使用默认模式。在日志选择上，本次环境不选择开启，最后点击应用。

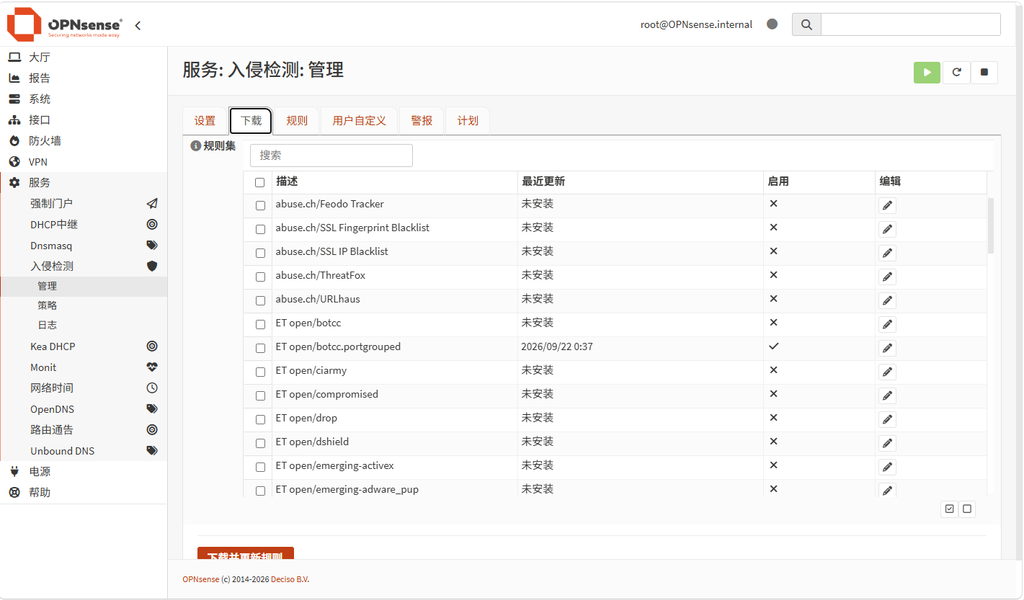

（2）在下载选项卡中默认有一部分规则集合，是opnsense默认下发的规则。在首次部署入侵检测的时候，点击启用规则之后，进入下载选项卡，可以下载自己需要的规则。

（3）OPNsense官方提供的默认规则主要有恶意IP与僵尸网络拦截库，恶意网址与木马 Payload 防护以及漏洞利用与黑客攻击防御这几个大类别。在一般家庭和小企业中主要部署下面这几个。

推荐勾选规则	保护重点
ET open/botcc.portgrouped	拦截失陷木马回连 C2
ET open/drop & ET open/dshield	屏蔽全球公认高危恶意 IP 段
abuse.ch/URLhaus	拦截恶意下载与木马分发链接
abuse.ch/Feodo Tracker	深度封禁主流银行木马与僵尸网络
ET open/emerging-scan	告警/拦截对端口的暴力探测
ET open/emerging-exploit	拦截常见已知漏洞的利用报文

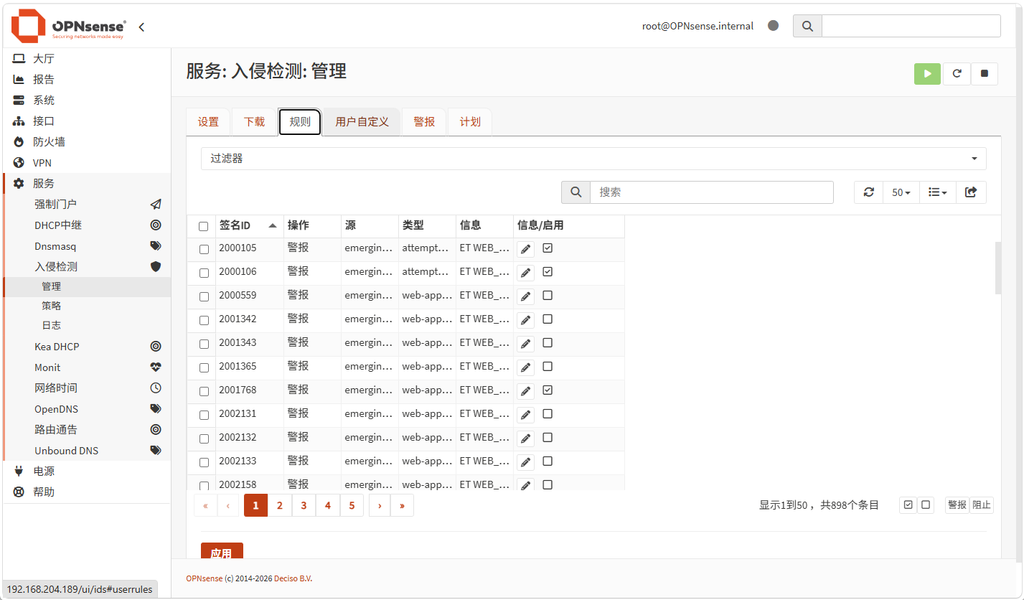

（4）勾选这些推荐策略然后点击启用，等待策略下载完成。然后再规则里面可以看到当前所有策略的规则。

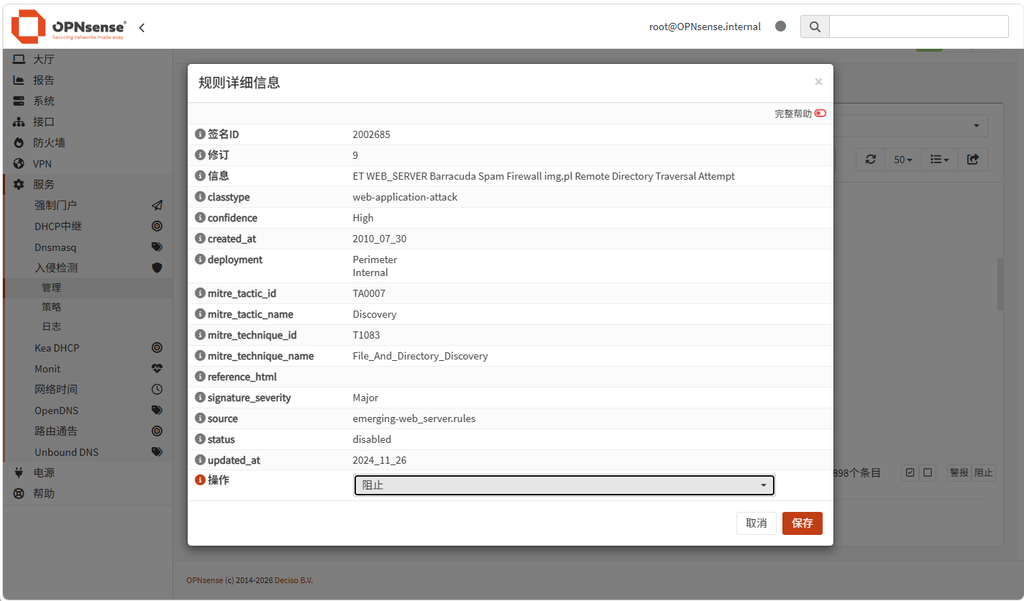

（5）因为官方的规则默认是警报操作，这种操作实惠记录但是不会拦截，所以还需要手动编辑操作为阻止。

（6）最后点击应用完成基本规则的配置，然后当策略匹配到并且被记录时候，再警报选项卡里面就能正常看到规则了。

3.4.2 自定义规则部署

当给定的规则不满足用户的实际需求的时候，就需要使用自定义规则来进行自定义。在OPNsense中，入侵检测核心是使用Suricata系统。所以在用户自定义规则的时候，定义的规则和核心的语法全部支持Suricata 规则的标准语法结构。

自定义规则能够针对特定的威胁特征进行定向告警或阻断。OPNsense 主要提供了两种配置自定义规则的方式：Web 控制台交互式配置与 底层本地规则文件加载。

• Suricata 规则的标准语法结构

参考文档：
https://docs.suricata.io/en/latest/quickstart.htmlCode language: JavaScript (javascript)

无论是通过哪种方式编写，Suricata 规则都遵循统一的标准语法：

action protocol source_ip source_port dest_ip dest_port (options)

• Action（动作）
• Protocol（协议）：支持 tcp、udp、icmp、ip、http、tls、dns 等应用层或传输层协议。
• IP 与端口：
  • 支持单个 IP，子网，或者变量。
  • 端口支持单端口，范围，取反或any。
• Direction（方向）：通常用 -> 表示单向流量匹配；<> 表示双向流量匹配。
• 规则选项（Options）：

rev:…;：规则版本号（从 rev:1; 起步）。

• 添加自定义规则

在 OPNsense 的 Web 界面中，规则选项卡中，使用新建自定义规则，只能只用于创建这种“基于 SSL 证书指纹/Hash 拦截”的轻量规则，系统并没有在网页端提供直接输入整行 Suricata 规则语句的输入框，所以只能使用ssh登录到系统中进行添加。

（1）登录到ssh，进入 Suricata 的规则存放目录，新建一个名为 custom.rules 的文件。

cd /usr/local/etc/suricata/rules
vi custom.rules

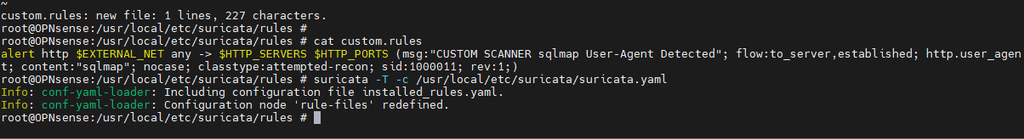

（2）创建一条检测SQLMAP的规则，当匹配到User-Agent中包含sqlmap的时候，弹出警告。

alert http $EXTERNAL_NET any -> $HTTP_SERVERS $HTTP_PORTS (msg:"CUSTOM SCANNER sqlmap User-Agent Detected"; flow:to_server,established; http.user_agent; content:"sqlmap"; nocase; classtype:attempted-recon; sid:1000011; rev:1;)Code language: PHP (php)

（3）最后测试规则语法，确保没有拼写错误导致服务崩溃。

suricata -T -c /usr/local/etc/suricata/suricata.yaml

（4）回到OPNsense Web管理界面，在入侵检测，管理选项卡中，点击页面底部的 应用，系统会自动扫描并加载 custom.rules。

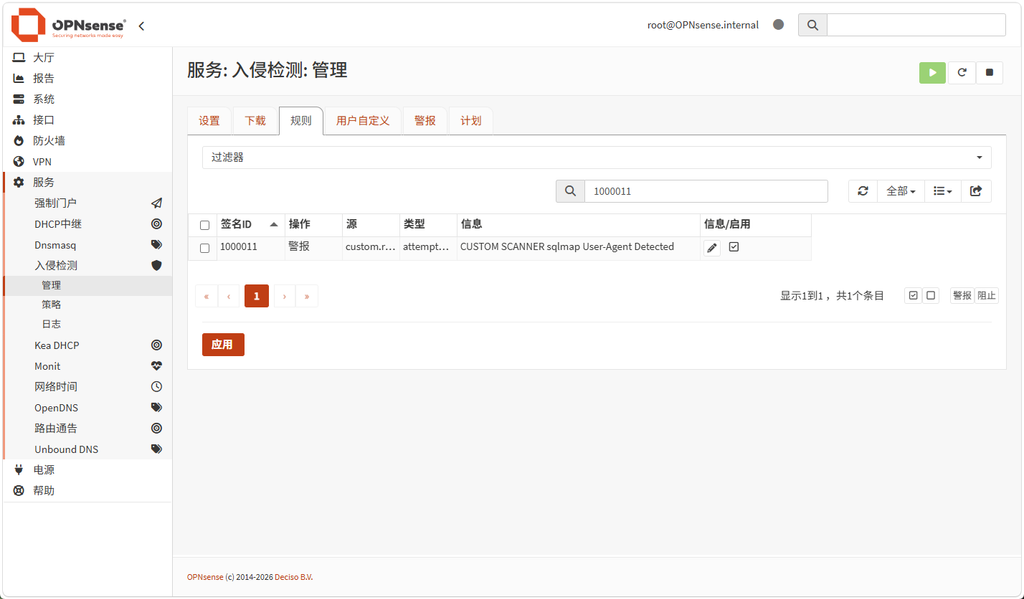

（5）点击进入规则选项卡，在搜索框输入1000011或CUSTOM，能检索到这条规则且状态为激活，即代表加载成功。

（6）上述规则只检测不信任地址到内网服务器的，这个变量的核心位置在suricata.yaml中，可以使用以下命令查看。

grep -A 25 "vars:" /usr/local/etc/suricata/suricata.yamlCode language: JavaScript (javascript)

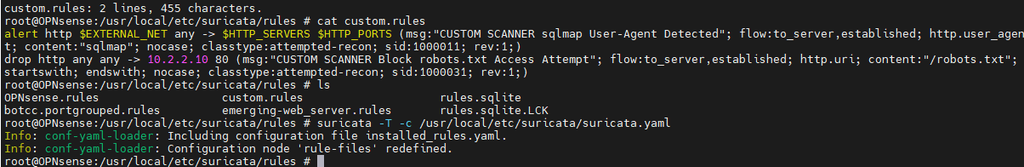

（7）在本文实验中内网中部署了DMZ网站，但是因为模板问题，不想让所有人范围跟我DMZ区域的robots.txt文件，所以可以定义规则，检测有没有包含robots.txt。如果匹配到就丢弃。然后测试规则语法，确保没有拼写错误导致服务崩溃。

drop http any any -> 10.2.2.10 80 (msg:"CUSTOM SCANNER Block robots.txt Access Attempt"; flow:to_server,established; http.uri; content:"/robots.txt"; startswith; endswith; nocase; classtype:attempted-recon; sid:1000031; rev:1;)Code language: JavaScript (javascript)

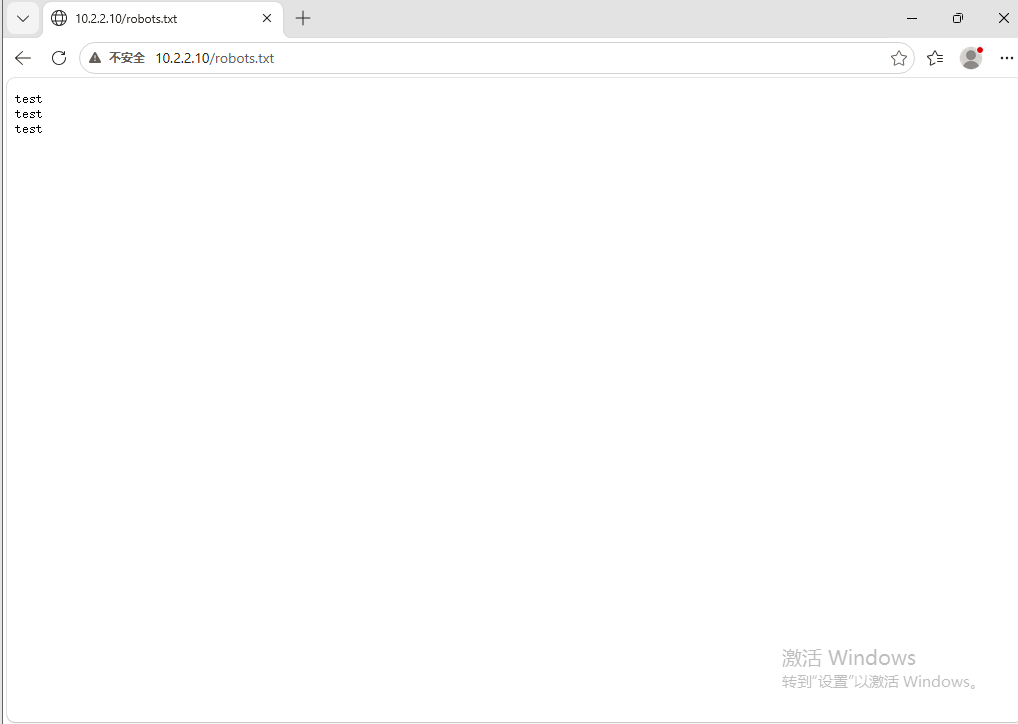

（8）在默认没有加载之前，尝试访问发现网络全部正常，使用浏览器访问DMZ服务器的robots.txt可以正常访问。

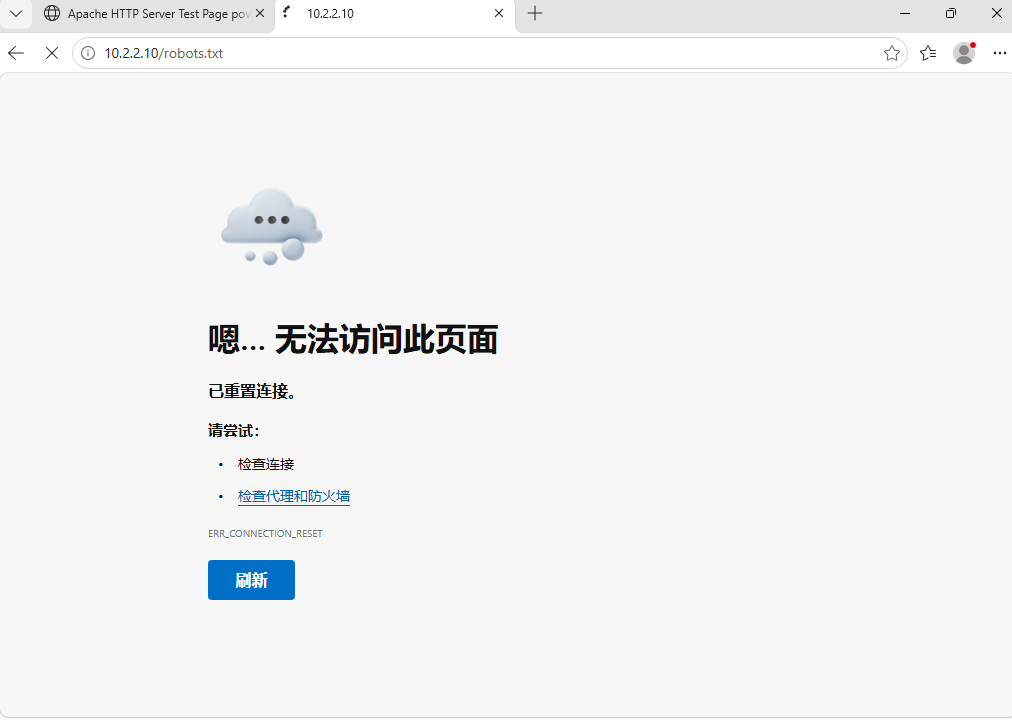

（9）进入WEB页面，在入侵管理模块管理选项卡中点击应用，重启入侵检测服务，再次访问发现访问已经被阻止。

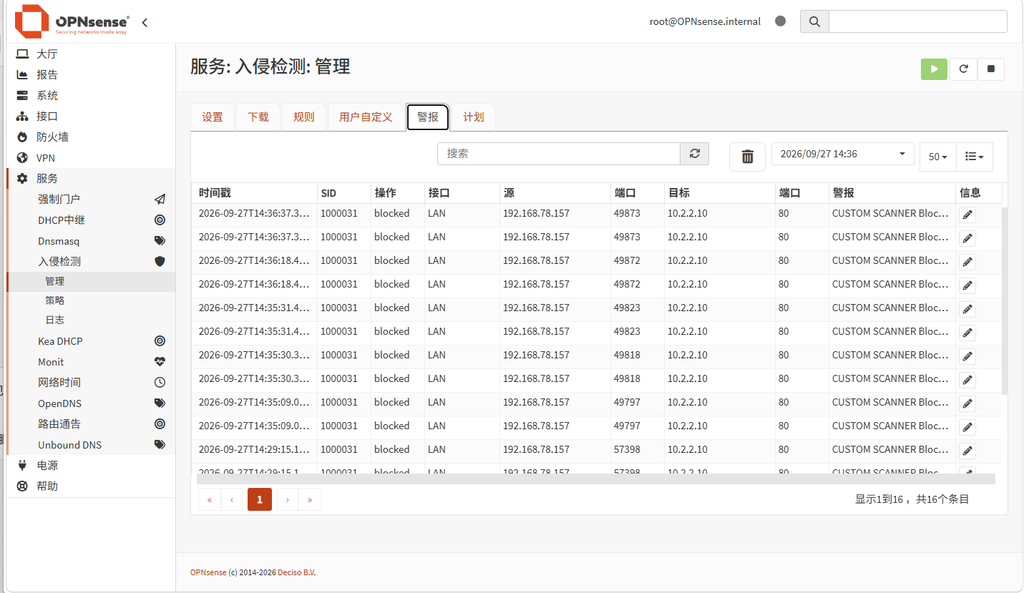

（10）登录OPNsense的入侵检测页面，在警报选项卡中发现被策略阻止的信息。

（11）如果上述步骤发现不生效，则可以手动重启入侵防护服务。或者重启系统。

#停止服务
/usr/local/etc/rc.d/suricata stop
# 重新生成并加载配置模板
configctl template reload OPNsense/IDS

# 正常启动 IDS
/usr/local/etc/rc.d/suricata startCode language: PHP (php)
